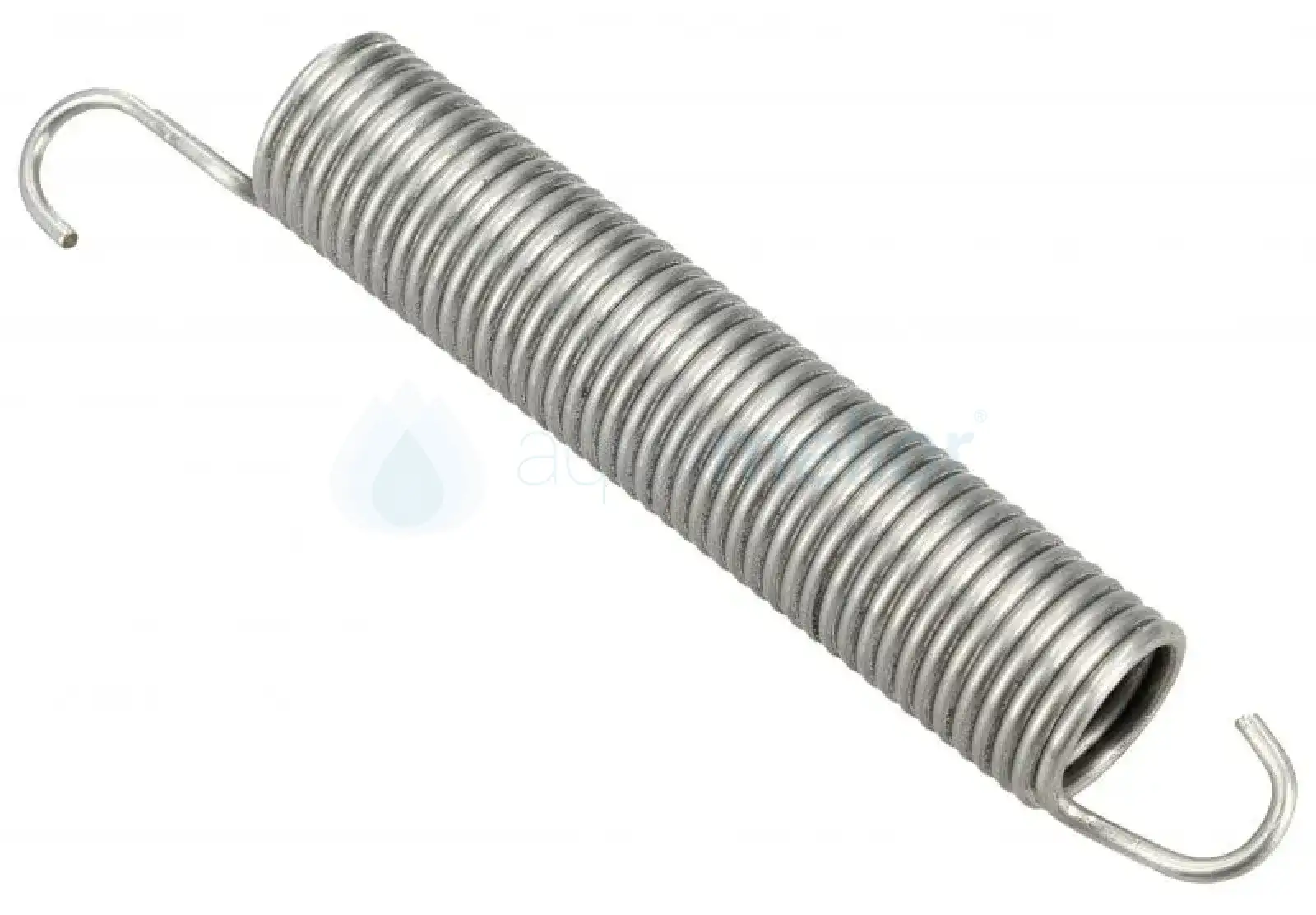

Beko 1783160300 Sprężyna zawiasu drzwi do zmywarki

Oryginalna sprężyna naciągu zawiasu drzwi (sprężyna mechanizmu wyważenia klapy) do zmywarek marek Beko, Grundig, Blomberg, Arcelik oraz Altus o numerze katalogowym OEM: 1783160300 (kody alternatywne / serwisowe: C00912656, 912656). Podstawowy element układu zawieszenia drzwi, współpracujący z linką (cięgłem) zawiasu oraz bloczkiem prowadzącym. Odpowiada za kompensację ciężaru drzwi zmywarki wraz z zamontowanym na nich frontem meblowym. Prawidłowo naciągnięta sprężyna sprawia, że drzwi otwierają się płynnie, nie opadają bezwładnie na podłogę po zwolnieniu rygla zamka oraz dają się zatrzymać pod dowolnym kątem uchyłu. Wykonana ze specjalistycznej, hartowanej stali sprężynowej o wymiarach roboczych: długość 125 mm oraz średnica zwoju 18 mm.

Specyfikacja techniczna produktu:

• Producent: Beko / Arçelik (część oryginalna OEM)

• Kod produktu OEM: 1783160300

• Kody alternatywne / serwisowe: C00912656, 912656

• Typ części: Sprężyna naciągowa zawiasu drzwi zmywarki

• Długość całkowita: 125 mm

• Średnica zwoju: 18 mm

• Materiał: Hartowana stal sprężynowa o podwyższonej odporności na zmęczenie materiałowe i korozję

• Zakończenie: Obustronne profilowane haki montażowe

• Strona zabudowy: Prawa lub lewa (część symetryczna, uniwersalna)

• Przeznaczenie: Zmywarki do zabudowy oraz wolnostojące marek grupy Arçelik

Główne cechy i korzyści techniczne:

• Bezpieczne, kontrolowane opuszczanie drzwi: Eliminuje ryzyko gwałtownego uderzenia ciężkich drzwi z frontem drewnianym o podłogę, co chroni zawiasy przed wygięciem, a komorę przed rozszczelnieniem.

• Lekkie domykanie komory: Właściwa siła naciągu wspomaga unoszenie klapy, ułatwiając codzienne ryglowanie drzwi jedną ręką.

• Odporność na rozciąganie: Zastosowanie certyfikowanego drutu sprężynowego zapobiega trwałemu rozciąganiu zwojów nawet po wielu latach intensywnego użytkowania.

• Prosty montaż hakowy: Fabrycznie ukształtowane zaczepy pasują bezpośrednio do otworów w ramie podstawy zmywarki oraz do mocowania linki cięgła.

Kompatybilność – marki, serie i modele zmywarek:

Sprężyna 1783160300 pasuje do setek modeli zmywarek koncernu Arçelik:

• Beko – serie BDIN / BDSN / BFDIN / CDSN:

  • BDIN14320, BDIN15320, BDIN153E3, BDIN16420, BDIN16421Q, BDIN16422

  • BDIN16520, BDIN16520Q, BDIN16521, BDIN24320, BDIN36520Q, BDIN36522QS

  • BDIN38520Q, BDIN38521Q, BDIN38522Q, BDIN38526Q, BDS16B42X, BDSN153E3X

  • BFDIN14320, BFDIN15421, CDSN15421X, SBDIN16520, SBDSN15320X

• Beko – serie do zabudowy DIN (m.in. seria 14, 15, 24, 25, 26, 28, 29, 34, 35, 36, 45, 46, 48, 58, 59):

  • DIN1421, DIN14210, DIN14211, DIN14212, DIN14C10, DIN14D11, DIN14R12, DIN14W13

  • DIN15210, DIN15310, DIN15320, DIN15420, DIN15C10, DIN15Q10, DIN15R10, DIN15X10

  • DIN16310, DIN16R10, DIN16X10, DIN24215, DIN24310, DIN24311, DIN24C10, DIN24D12

  • DIN25410, DIN25411, DIN26210, DIN26220, DIN26410, DIN26420, DIN26421, DIN26422

  • DIN28220, DIN28320, DIN28321, DIN28330, DIN28421, DIN28423, DIN28424, DIN28430

  • DIN29331, DIN29332, DIN29X20, DIN34310, DIN34320, DIN35310, DIN35320, DIN36420

  • DIN4428, DIN4430, DIN4520, DIN4530, DIN4630, DIN46420, DIN46520, DIN48425

  • DIN5530, DIN5631, DIN5633, DIN5829, DIN5833, DIN5834, DIN5835, DIN5840

  • DIN5930, DIN5931, DIN5932, DIN5933, DIN59420, DIN6831

• Beko – serie zintegrowane DSN (m.in. seria 04, 05, 15, 24, 25, 26, 28, 29, 39, 45, 66, 68):

  • DSN04210X, DSN04310X, DSN05210X, DSN05310X, DSN05320X, DSN15220X, DSN15420X

  • DSN2420X, DSN2530, DSN2533, DSN26320, DSN26420, DSN26421, DSN28320, DSN28330

  • DSN28420, DSN28422, DSN28430, DSN28520, DSN29330, DSN29331, DSN39430, DSN4533

  • DSN4535, DSN53100X, DSN6634, DSN6635, DSN6840, DSN6841, DSN6845

• Beko – pozostałe serie (BMA, DFGN, FDIN, KDIN, LVI, PDIN, PDSN, TDIN):

  • BMA3100, BMA5100, BMA6102, BMA6140, BMA6200, BMA8101

  • DFGN5634, DFGN5834, D8835FD, DI1254AP, DW603, DW663, DW686, DWI645

  • FDIN84311, FDIN85311, FDIN86210, FDIN86320, FDIN88422

  • KDIN15310, KDIN25310, KDIN28320, KDIN29430

  • LVI60F, LVI61F, LVI62F, LVI66F, LVI70F, LVI72F

  • PDIN15310, PDIN25310, PDIN28320, PDIN29530, PDSN15310, PDSN25310, PDSN28320

  • TDIN14210, TDIN28520, QDW696

• Arcelik:

  • 6384 HC, 9241 MI, 9242 MI, 9252 MI, 9254 MI, 9261 SB, 9262 SI, 9263 SI

  • 9380 SI, 9381 SS, 9382 SI, 9450 STA, 9461 STA, 9462 STA, 9464 STA

  • AB240, AB260, AB280

• Blomberg:

  • GIN206, GIN207, GIN209, GIN210, GIN28320, GIN28420, GIN9260, GIN9262, GIN9477

  • GIN9483, GIN9486, GIN9580, GIN9583, GVN9224, LDV42124, LDV42221, LDVN2284

  • MGTN9483, SGVN26410, SGVN28320

• Grundig:

  • GDI5100, GNV21520, GNV22620, GNV41820, GNV41930, GNV44820, GNV4P5A0WC, GNV4S820

  • GNVP2350, GNVP2450C

• Altus:

  • ALA404I

Porada techniczna – Objawy uszkodzenia, zasada wymiany parami i montaż sprężyny 1783160300

Pęknięcie sprężyny lub zerwanie współpracującej z nią linki to jedna z najczęstszych usterek mechanicznych w zmywarkach do zabudowy.

Typowe objawy zużycia lub pęknięcia sprężyny:

1. Drzwi zmywarki gwałtownie „spadają”: Po uchyleniu rygla drzwi opadają pod własnym ciężarem z dużą siłą, nie mając żadnego oporu amortyzującego.

2. Drzwi są bardzo ciężkie przy zamykaniu: Unoszenie drzwi wymaga użycia dużej siły fizycznej.

3. Krzywe domykanie klapy: Jeśli pęknie tylko jedna sprężyna, drzwi przy zamykaniu mogą lekko kosić się w jedną stronę, co powoduje nieszczelność uszczelek bocznych i wycieki pary wodnej.

Wskazówki montażowe:

• Zasada wymiany parami: Mimo że sprężyny sprzedawane są pojedynczo, zawsze zaleca się wymianę obu sprężyn (po lewej i prawej stronie) jednocześnie. Skoro jedna ze sprężyn pękła ze zmęczenia materiału, druga uległa takiemu samemu wyeksploatowaniu i w krótkim czasie również ulegnie zerwaniu. Ponadto nowa sprężyna w parze ze starą, wyciągniętą sprężyną będzie nierównomiernie dociągać drzwi.

• Kontrola linek zawiasów: Podczas wymiany sprężyny dokładnie obejrzyj plastikowe bloczki prowadzące oraz nylonowe linki cięgła. Jeśli linka jest przetarta lub postrzępiona, należy wymienić ją razem ze sprężyną.

• Regulacja naciągu: Po zamontowaniu sprężyny i założeniu frontu meblowego sprawdź wyważenie – prawidłowo wyregulowane drzwi powinny pozostać stabilnie uchylone pod kątem około 45 stopni bez samoczynnego opadania ani domykania się.
