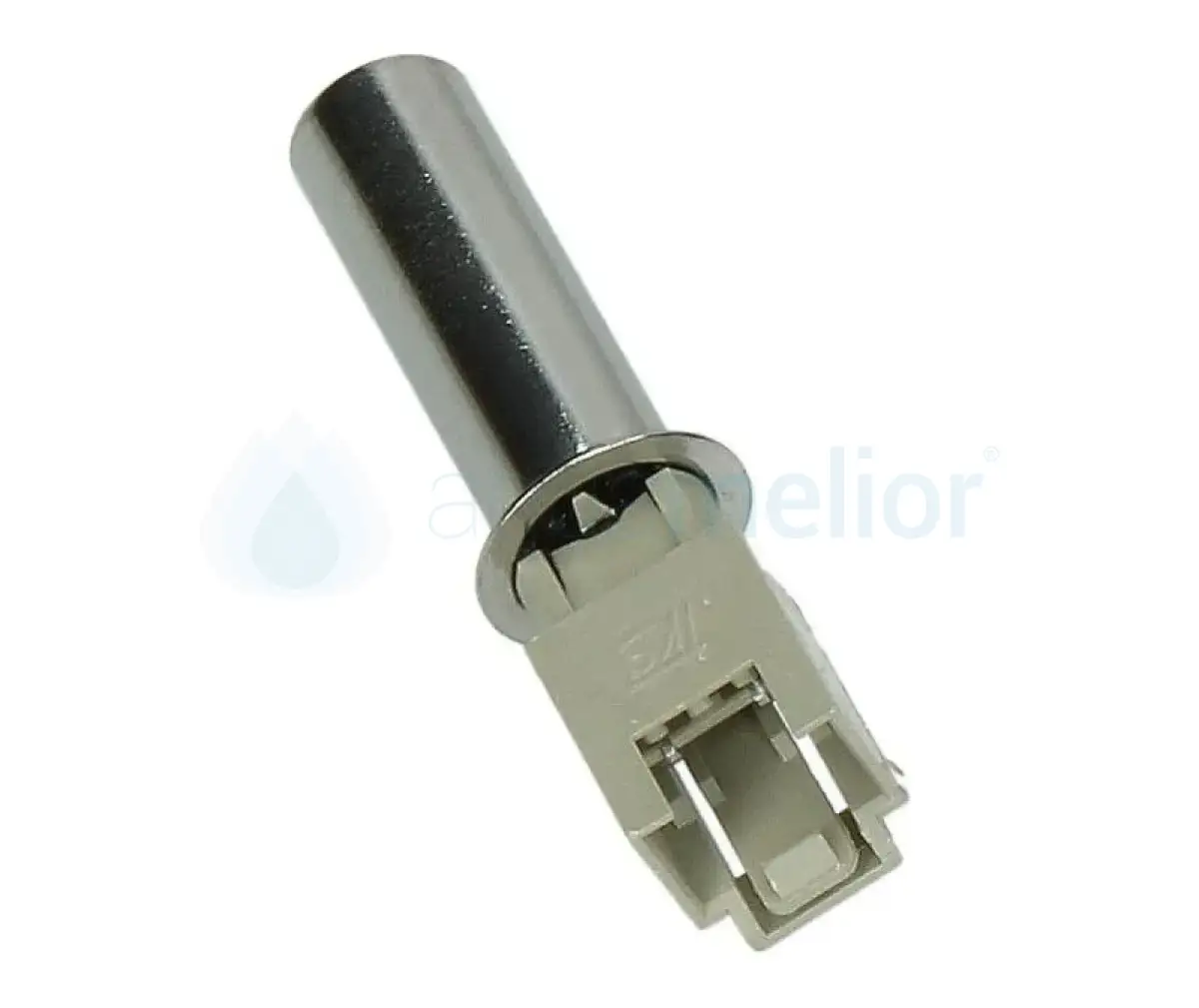

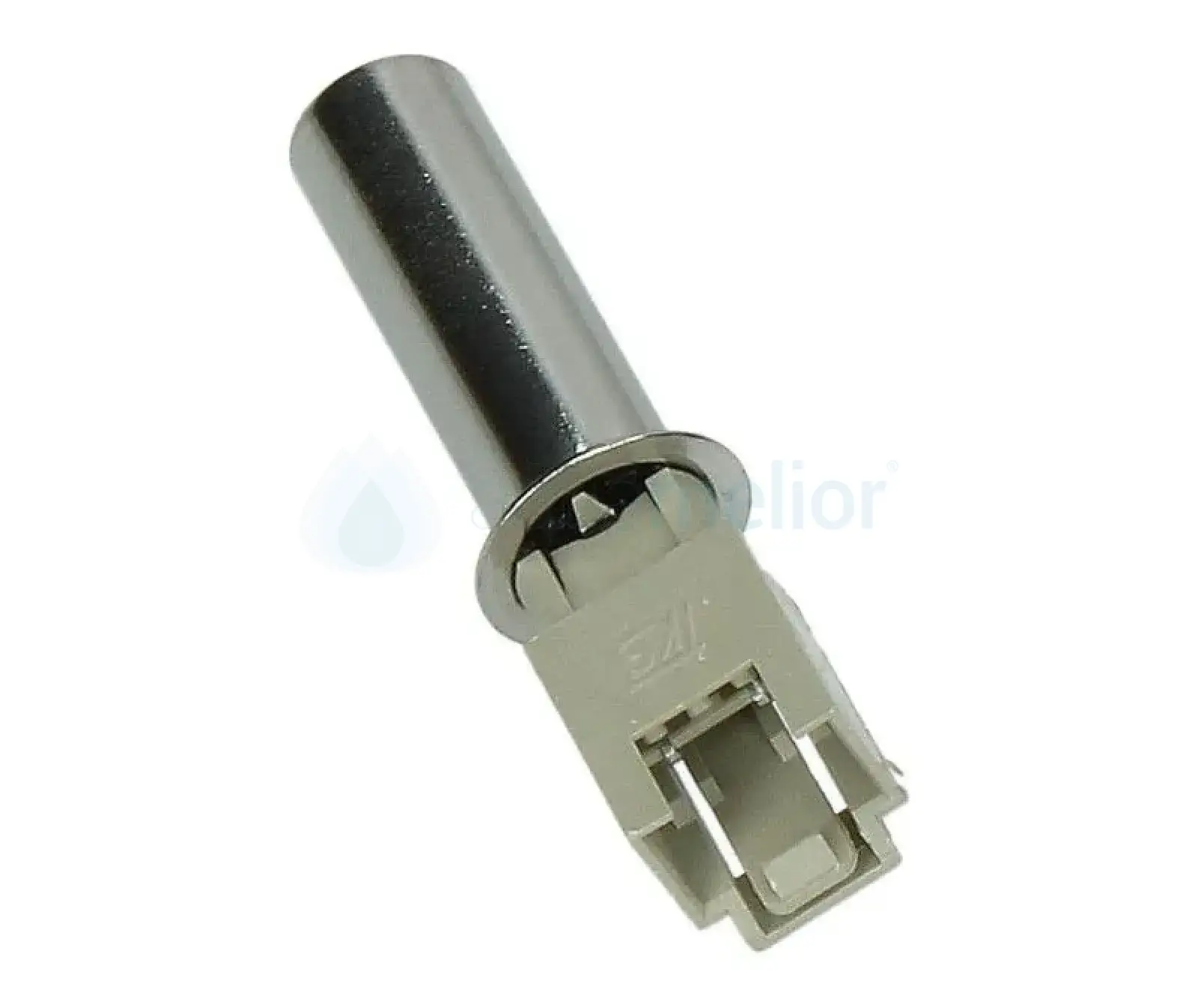

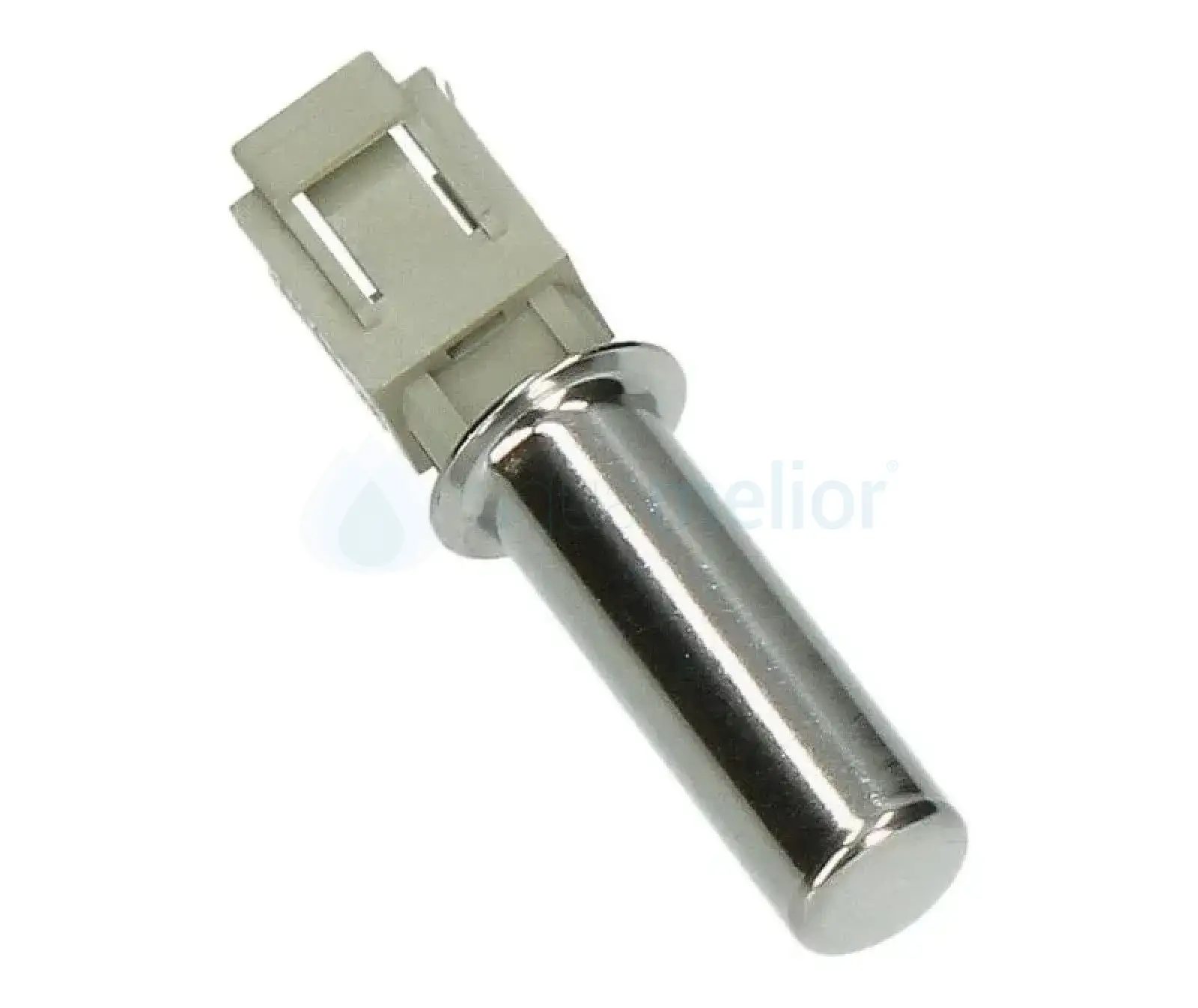

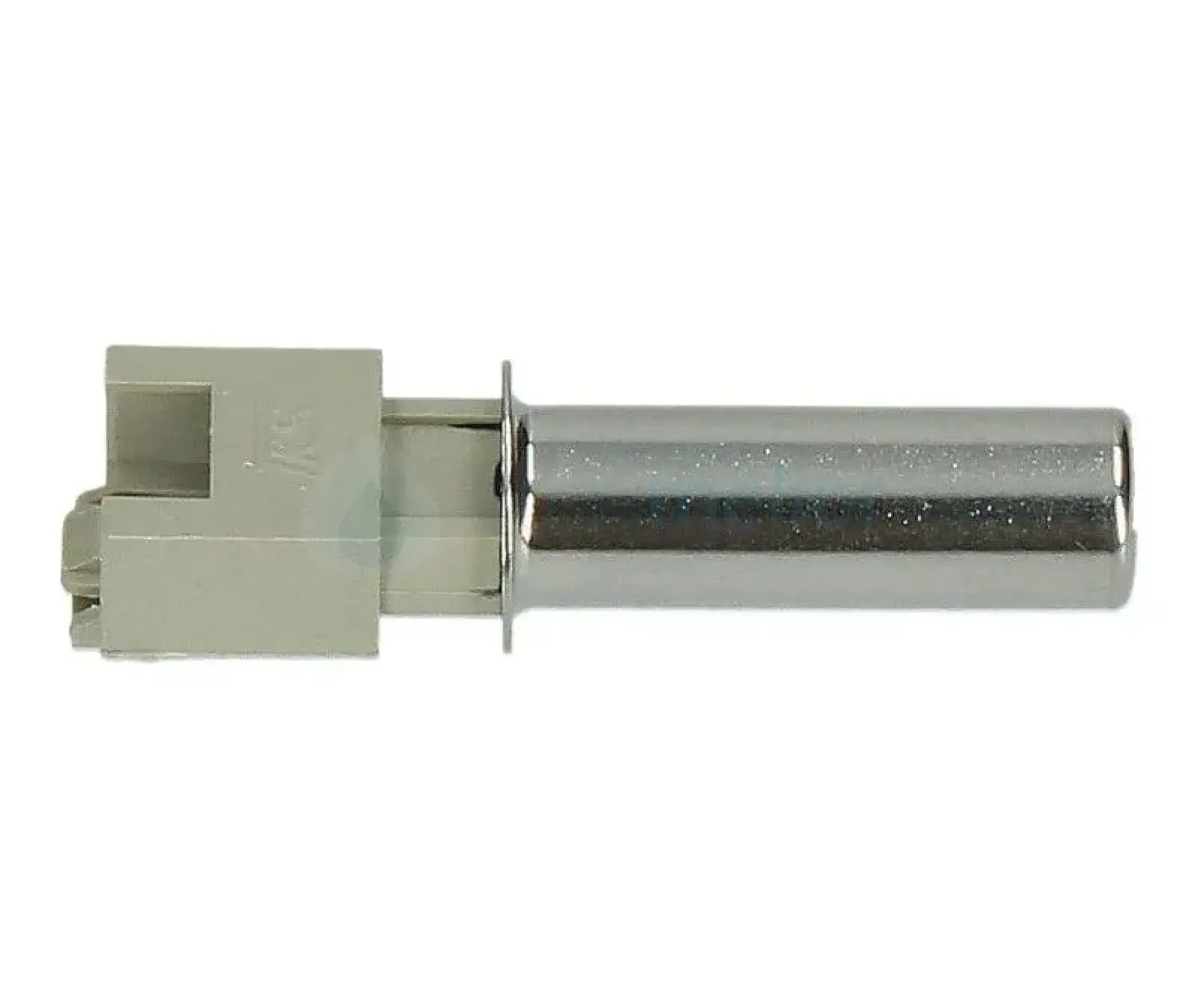

Beko 2971900500 Czujnik temperatury NTC grzałki do pralki i suszarki

Oryginalny czujnik temperatury NTC grzałki i obiegu powietrza do pralek, suszarek bębnowych oraz pralko-suszarek marek Beko i Grundig o numerze katalogowym OEM: 2971900500. Element odpowiada za precyzyjny, ciągły pomiar temperatury wody w zbiorniku pralki lub gorącego powietrza w kanale nawiewowym suszarki bębnowej. Rezystancja termistora NTC zmienia się odwrotnie proporcjonalnie do temperatury, przesyłając precyzyjne odczyty do modułu elektronicznego sterującego pracą grzałki lub kompresora pompy ciepła. Fabryczne wymiary czujnika (długość: 51 mm, średnica trzpienia: 9 mm) zapewniają szczelne osadzenie w kołnierzu uszczelki grzałki lub gnieździe kanału wentylacyjnego. Część stosowana w setkach modeli z popularnych serii Beko (m.in. B3T, B5T, BM3T, DCU, DPU, DPY, DS, DH, HTV, WDW) oraz Grundig.

Specyfikacja techniczna produktu:

• Producent: Beko / Arçelik (część oryginalna OEM)

• Aktualny kod produktu OEM: 2971900500

• Kody alternatywne / zamienne OEM: 2971900100, 2971900200, 2971900300, C00865701, C00865699, C00865700, C00869950, 817870232

• Typ czujnika: Termistor NTC (Negative Temperature Coefficient)

• Wymiary gabarytowe:

  • Długość całkowita: 51 mm

  • Średnica trzpienia pomiarowego: 9 mm

• Materiał obudowy sondy: Stal nierdzewna odporna na korozję, sole piorące i wysoką temperaturę

• Złącze elektryczne: Standardowe złącze rastrowe 2-pinowe z zatrzaskiem

• Przeznaczenie: Pralki automatyczne, suszarki kondensacyjne, suszarki z pompą ciepła (Heat Pump) oraz pralko-suszarki koncernu Arçelik (Beko, Grundig)

Główne cechy i korzyści techniczne:

• Precyzyjna kontrola termiczna: Błyskawicznie reaguje na zmiany temperatury czynnika roboczego, zapobiegając przegrzaniu tkanin w suszarce lub niedogrzaniu wody podczas cyklu prania.

• Ochrona elementów grzejnych: Prawidłowy odczyt zabezpiecza grzałkę przepływową lub oporową przed pracą ciągłą, chroniąc przed przepaleniem spirali grzejnej i zadziałaniem bezpieczników termicznych.

• Pełna kompatybilność z modułem sterującym: Fabryczna charakterystyka oporowa NTC gwarantuje brak błędów kalibracji i fałszywych kodów usterek w autodiagnostyce urządzenia.

• Solidna stalowa sonda: Odporna na osadzanie się kamienia kotłowego, chemię piorącą oraz skrajne cykle nagrzewania i chłodzenia.

Kompatybilność – serie i rodziny urządzeń:

Czujnik 2971900500 (oraz jego kody zastępcze) pasuje m.in. do poniższych serii i modeli marek Beko oraz Grundig:

• Beko – suszarki nowej generacji B3T / B5T / B7T:

  • Serie B3T: B3T22..., B3T32..., B3T40..., B3T41..., B3T42..., B3T43..., B3T44..., B3T47..., B3T48..., B3T49..., B3T60..., B3T67..., B3T68..., B3T69...

  • Serie B5T: B5T32..., B5T41..., B5T42..., B5T43..., B5T44..., B5T46..., B5T47..., B5T48..., B5T49..., B5T60..., B5T61..., B5T62..., B5T64..., B5T66..., B5T67..., B5T68..., B5T69..., B5T89...

  • Serie B7T: B7T410241W, B7T482B9MBC

• Beko – pralko-suszarki B3D / B5D:

  • B3D585..., B3DFR..., B3DFT..., B3DT...

  • B5D585..., B5DFT58..., B5DFT59..., B5DFT78..., B5DFT88...

• Beko – suszarki serie BM3T / BM5T / BMT / BT:

  • Modele BM3T (m.in. BM3T30..., BM3T31..., BM3T37..., BM3T38..., BM3T39..., BM3T47..., BM3T48..., BM3T49...)

  • Modele BMT, BMTD, BMTE, BT (m.in. BT113, BT310, BT383, BT393, BT510, BT583, BT593, BTBC...)

• Beko – klasyczne suszarki kondensacyjne i Heat Pump (DC, DCU, DPY, DPU, DS, DH):

  • Serie DC / DCB / DCE / DCJ / DCX / DCY: DC7130, DC7230, DC8230, DCU6130, DCU7230, DCU7330, DCU7430, DCU8230, DCU8330, DCU8430, DCU9330, DCY7402, DCY8402, DCY9402 i pochodne

  • Serie DPU / DPY: DPU7304, DPU7305, DPU7306, DPU7360, DPU7380, DPU7404, DPU8304, DPU8305, DPU8360, DPY7404, DPY7405, DPY7505, DPY8404, DPY8405, DPY8505, DPY8506

  • Serie DS / DE / DF / DH: DS7139, DS7331, DS7333, DS7433, DS7533, DS8312, DS8333, DS8412, DS8433, DS8512, DS8533, DH8433, DH8444, DH8534, DH8544, DH8634, DH9433, DH9532, DH10412, DH10444

  • Serie DPS / DTBC / DTGC / DTLCE / DTLP / DU / EDH / EDS

• Beko – pralki i pralko-suszarki (HTV, WDA, WDB, WDW, WDX):

  • Serie HTV / HTE: HTV7616, HTV7716, HTV7732, HTV7736, HTV8633, HTV8636, HTV8716, HTV8733, HTV8736, HTV8746, HTV9743

  • Serie WDA / WDB / WDC / WDI / WDK / WDL / WDR: WDA96143, WDA105614, WDB7425, WDB7426, WDB8526, WDIK752..., WDIK854..., WDL742..., WDL854...

  • Serie WDW / WDX: WDW75141, WDW85120, WDW85141, WDW85142, WDW85143, WDW8716, WDW8736, WDW95145, WDX850..., WDX854...

• Grundig:

  • Modele GWD 59400 WBC, GWD68P408C oraz pokrewne suszarki i pralko-suszarki koncernu Arçelik

Porada techniczna – Diagnostyka uszkodzenia czujnika NTC 2971900500, objawy i pomiar

Uszkodzenie termistora NTC uniemożliwia prawidłowe sterowanie procesem grzania, powodując zatrzymanie cyklu roboczego.

Typowe objawy awarii czujnika temperatury:

1. Urządzenie nie grzeje lub nie suszy: Pralka pierze w zimnej wodzie pomimo ustawienia wysokiej temperatury, a suszarka bębnowa obraca bębnem przez wiele godzin bez efektu suszenia prania.

2. Kody błędów grzania na wyświetlaczu: W urządzeniach Beko awaria obwodu NTC jest najczęściej sygnalizowana błędami z grupy grzania (np. błąd czujnika NTC prania/suszenia, przekroczenie limitu czasu nagrzewania).

3. Zatrzymywanie programu w trakcie cyklu: Programator zatrzymuje się na określonej minucie (najczęściej w fazie grzania wody lub regeneracji pompy ciepła) i nie przechodzi do płukania lub wirowania.

4. Przegrzewanie wsadu: Suszarka nadmiernie nagrzewa ubrania, powodując ich zbieganie lub zadziałanie jednorazowych bezpieczników termicznych na obudowie grzałki.

Weryfikacja multimetrem i montaż:

• Pomiar rezystancji: Prawidłowy czujnik NTC w temperaturze pokojowej (ok. 20–25°C) wykazuje stałą oporność znamionową (zależnie od platformy zazwyczaj w przedziale od kilku do kilkunastu kiloomów). Podczas delikatnego podgrzewania końcówki sondy w dłoni, wartość oporu na mierniku powinna płynnie spadać. Brak reakcji, zwarcie (0 Ω) lub przerwa w obwodzie (nieskończoność) jednoznacznie wskazują na konieczność wymiany sondy.

• Montaż: Przed osadzeniem nowego czujnika w gumowym kołnierzu grzałki lub gnieździe kanału nawiewowego, warto zwilżyć gumę kroplą wody z mydłem. Zapobiega to podwinięciu krawędzi uszczelki i gwarantuje pełną szczelność.
