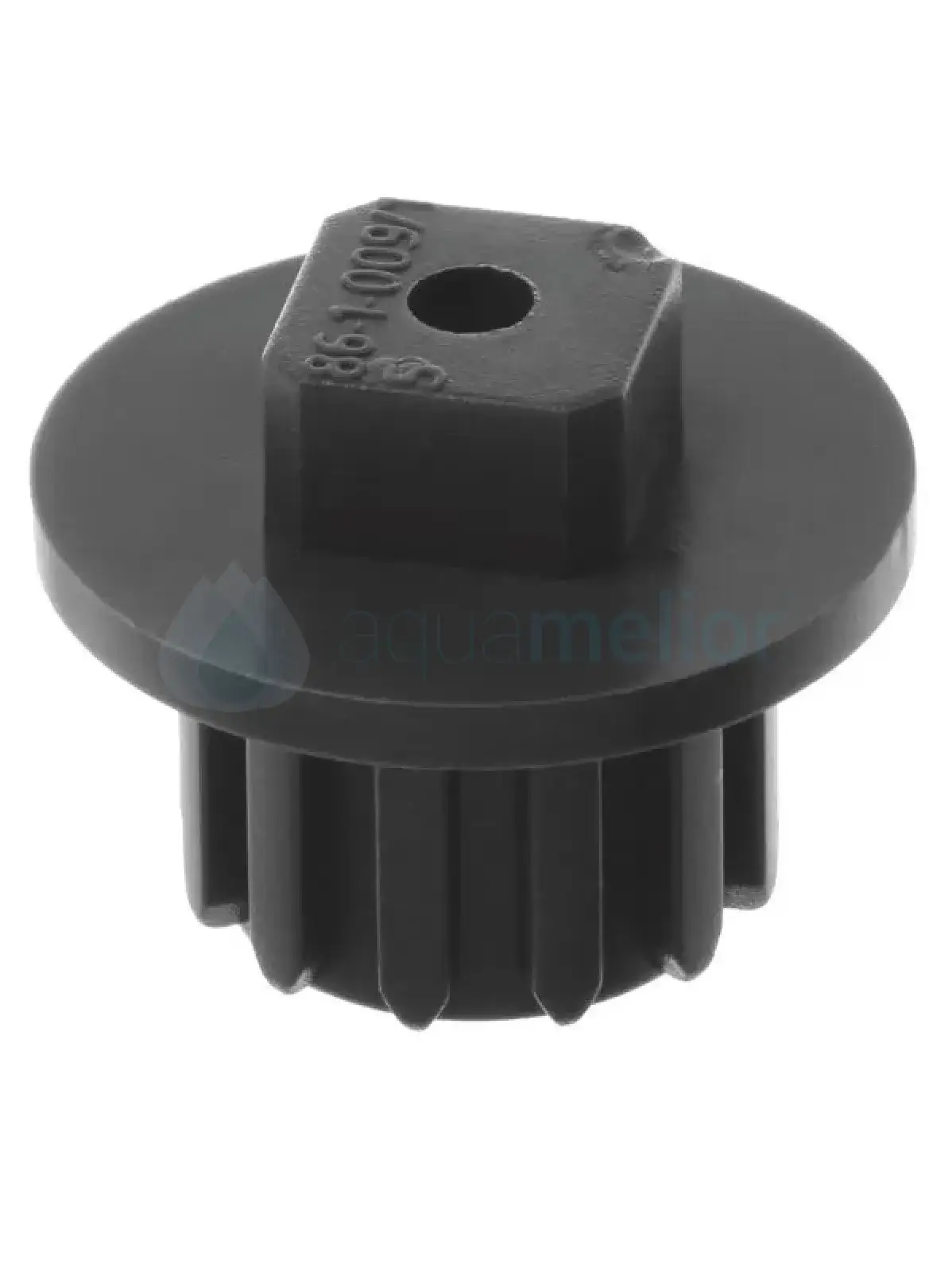

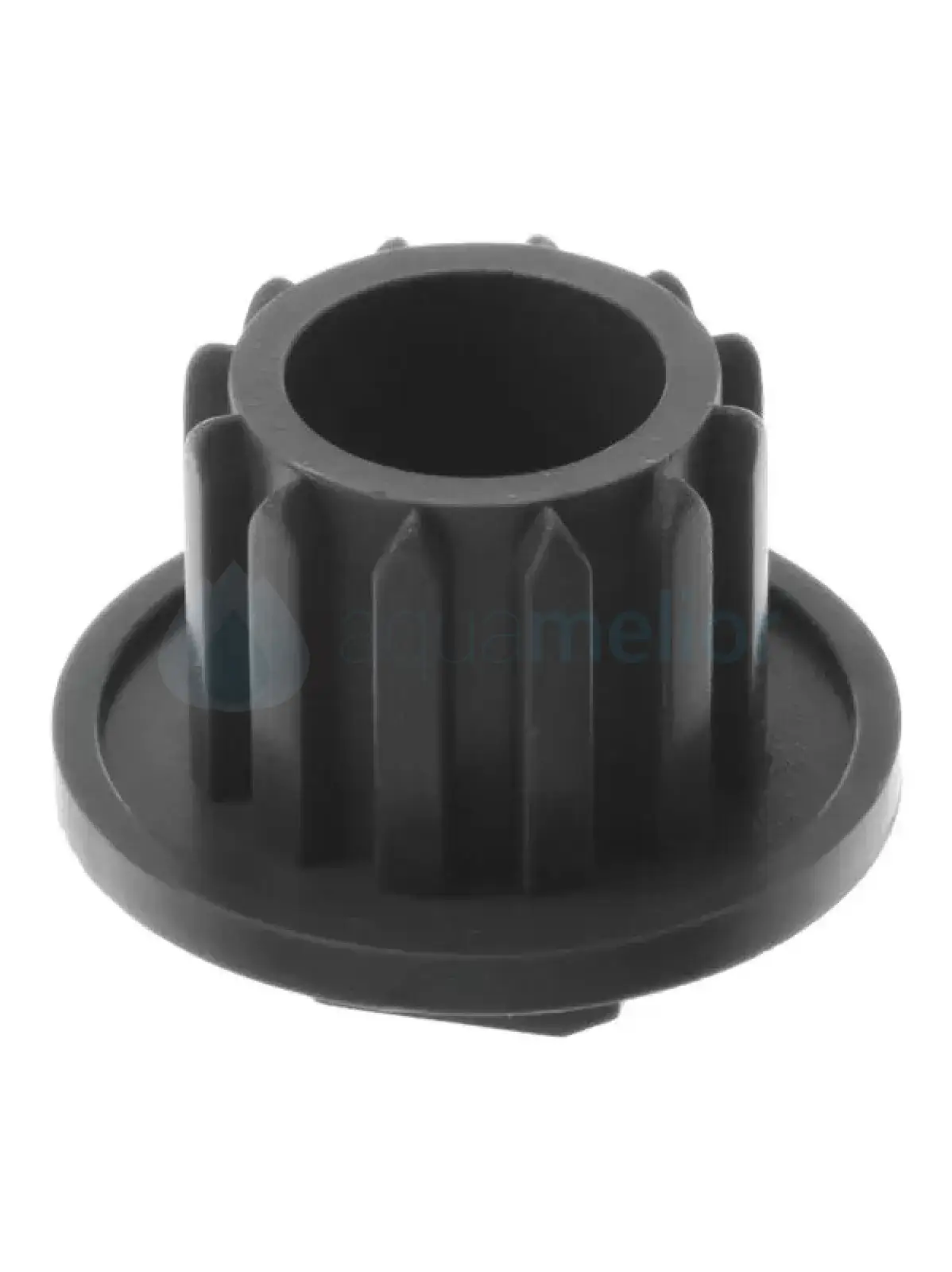

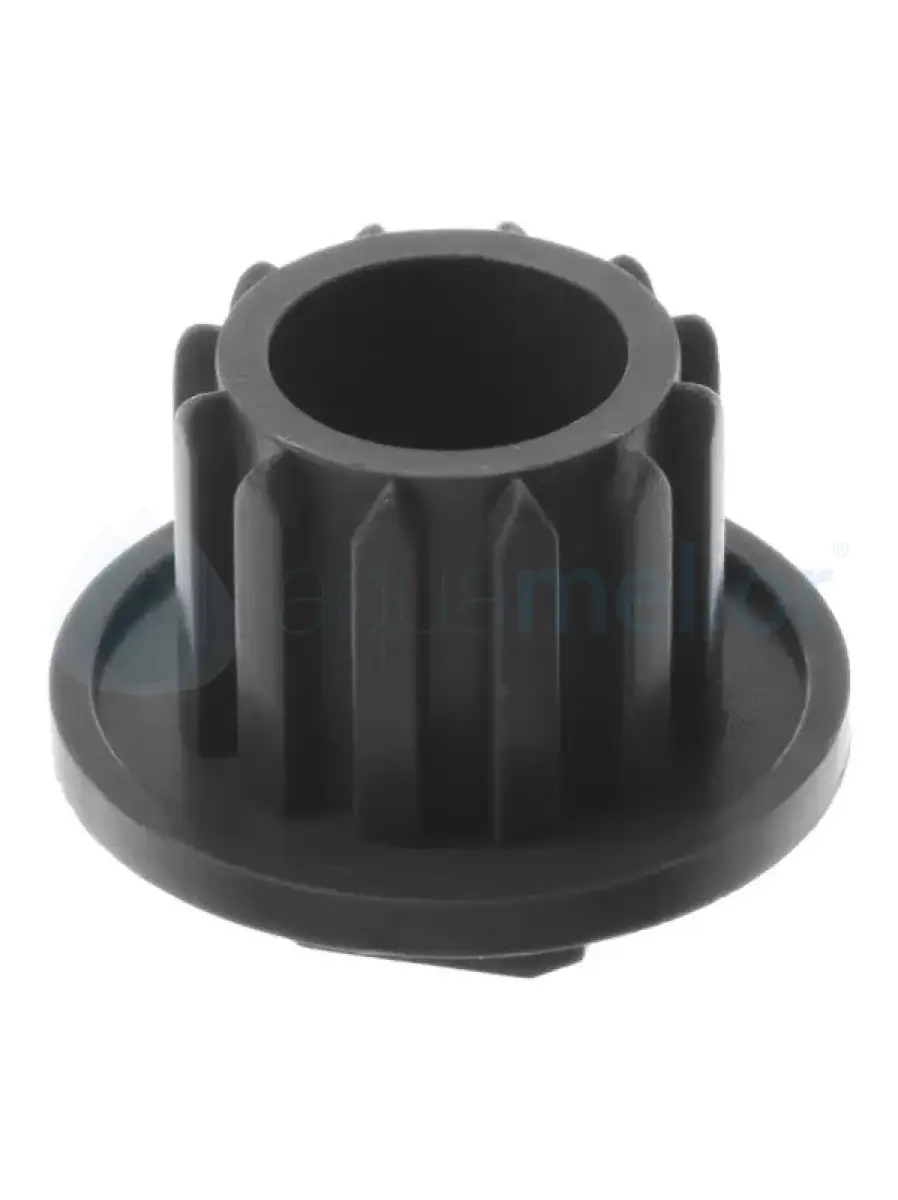

Bosch 10005188 Sprzęgło ślimaka do maszynki do mielenia

Oryginalne sprzęgło ślimaka (łącznik zabieraka komory mielenia / mechaniczny bezpiecznik przeciążeniowy) do maszynek do mielenia mięsa marek Bosch, Zelmer oraz Philips o numerze katalogowym OEM: 10005188. Kluczowy element przeniesienia napędu z przekładni silnika na metalowy ślimak komory mielącej. Sprzęgło pełni funkcję kontrolowanego bezpiecznika mechanicznego – w przypadku zablokowania ślimaka przez twardą kość, chrząstkę lub ciało obce, zęby sprzęgła ulegają celowemu wyłamaniu (ścięciu), natychmiast rozłączając napęd. Chroni to silnik elektryczny przed przegrzaniem i spaleniem uzwojenia oraz zapobiega połamaniu wewnętrznych kół zębatych przekładni. Wymiary fabryczne elementu wynoszą: średnica zewnętrzna 35 mm oraz wysokość 27 mm. Dedykowane do maszynek Bosch z popularnej serii  CompactPower (MFW3...), a także kompatybilnych modeli Zelmer (Diana, Dorota, seria ZMM) i wybranych robotów wieloczynnościowych Philips.

Specyfikacja techniczna produktu:

• Producent: Bosch / BSH (część oryginalna OEM)

• Kod produktu OEM: 10005188

• Kody powiązane / zamienne: 861203, 86.1203

• Typ części: Sprzęgło zrywalne ślimaka (bezpiecznik mechaniczny)

• Wymiary gabarytowe:

  • Średnica zewnętrzna: 35 mm

  • Wysokość całkowita: 27 mm

• Kolor: Szary / popielaty

• Materiał: Wytrzymałe tworzywo polimerowe o kontrolowanym punkcie ścinania

• Sposób montażu: Montaż bezpośrednio na osi ślimaka za pomocą śruby mocującej

• Przeznaczenie: Maszynki do mielenia mięsa oraz komory mielące robotów kuchennych marek Bosch, Zelmer, Philips

Główne cechy i korzyści techniczne:

• Ochrona silnika przed spaleniem: Projektowany punkt pęknięcia zabezpiecza kosztowny silnik i przekładnię główną przed nieodwracalnym uszkodzeniem przy nagłym zablokowaniu ślimaka.

• Fabryczne spasowanie (35 x 27 mm): Precyzyjny profil zębów i osadzenia eliminuje bicie osiowe ślimaka oraz wibracje podczas pracy pod obciążeniem.

• Ekonomiczna naprawa: Wymiana małego plastikowego elementu pozwala przywrócić sprawność urządzenia za ułamek ceny naprawy serwisowej silnika.

• Prosta i szybka wymiana: Montaż wymaga jedynie odkręcenia jednej śruby mocującej sprzęgło do metalowego korpusu ślimaka.

Lista kompatybilnych serii i modeli urządzeń:

Sprzęgło 10005188 współpracuje z maszynkami do mielenia mięsa z serii CompactPower, Diana, Diana Expressive Line oraz poniższymi modelami:

• Bosch (seria CompactPower / MFW / MMWPL):

  • MFW3502W, MFW3520G, MFW3520W, MFW3540W







  • MFW3600W, MFW3612A, MFW3630I, MFW3640A







  • MFW3710B, MFW3850B, MFW3910W, MFW3X10B







  • MFW3X10W, MFW3X13B, MFW3X13W, MFW3X14B







  • MFW3X14W, MFW3X15B, MFW3X15W, MFW3X17B







  • MFW3X18B, MFW3X18W







  • MMWPL3000, MMWPL3001, MMWPL3003







• Philips:

  • HR2724, HR2725

  • HR7752, HR7754, HR7755, HR7758

  • HR7765, HR7768

• Zelmer – tradycyjne serie (Diana, Dorota, Expressive Line):

  • 586, 586.8

  • 686, 686.5, 686.8, 687.5

  • 786, 786.5, 786.8

  • 886, 886.5, 886.54, 886.8, 886.84

  • 887.5, 887.54, 887.84MP, 887.84SL, 887.89, 887.8MP

  • 986, 986.85, 986.86, 986.87

  • 987.80, 987.82, 987.83, 987.86, 987.87, 987.88, 987.89

  • Z8865

• Zelmer – seria ZMM:

  • ZMM0505W, ZMM0805W, ZMM0805WRU, ZMM0805WUA, ZMM0854W







  • ZMM1005I, ZMM1005L, ZMM1005S, ZMM1008S, ZMM1054S







  • ZMM1084I, ZMM1084L, ZMM1084S, ZMM1084X







  • ZMM1089I, ZMM1089L, ZMM1089S







  • ZMM1508L, ZMM1508S, ZMM1582S, ZMM1582SRU, ZMM1582SUA







  • ZMM1583S, ZMM1586S, ZMM1587S, ZMM1588I, ZMM1588S







  • ZMM1589I, ZMM1589S, ZMM4045W







Porada techniczna – Rola bezpiecznika mechanicznego, objawy zerwania i instrukcja wymiany sprzęgła 10005188

Ścięcie zębów sprzęgła ślimaka nie jest wadą fabryczną, lecz prawidłową reakcją ochronną układu napędowego maszynki.

Objawy uszkodzenia sprzęgła:

1. Silnik pracuje, ale ślimak stoi w miejscu: Maszynka głośno buczy lub normalnie kręci silnikiem, lecz mięso nie jest przesuwane w stronę nożyka i sitka.

2. Wyłamane zęby zabieraka: Po wyjęciu ślimaka z metalowej gardzieli widać ścięte, ukruszone lub starte plastikowe wypusty na tylnej końcówce sprzęgła.

3. Zapach przegrzania: Jeżeli sprzęgło nie pękłoby przy zablokowaniu, silnik uległby spaleniu – prawidłowo działające sprzęgło natychmiast odcina obciążenie.

Instrukcja wymiany krok po kroku:

1. Demontaż uszkodzonego elementu: Wyjmij ślimak z komory mielenia. Za pomocą wkrętaka krzyżakowego wykręć śrubę mocującą znajdującą się w osi sprzęgła (pamiętaj, aby przytrzymać metalowy ślimak, by nie obracał się podczas odkręcania).

2. Oczyszczenie gniazda: Zdejmij resztki pękniętego sprzęgła i dokładnie oczyść wieloklin na trzonku ślimaka z drobinek plastiku, tłuszczu i resztek mielonych produktów.

3. Montaż nowego sprzęgła: Nałóż nowe sprzęgło 10005188 na oś ślimaka, dopasowując je do kształtu mocowania.

4. Dokręcenie śruby: Wkręć i solidnie dokręć śrubę mocującą. Upewnij się, że sprzęgło siedzi sztywno, bez luzu wzdłużnego. Maszynka jest od razu gotowa do ponownej pracy.
