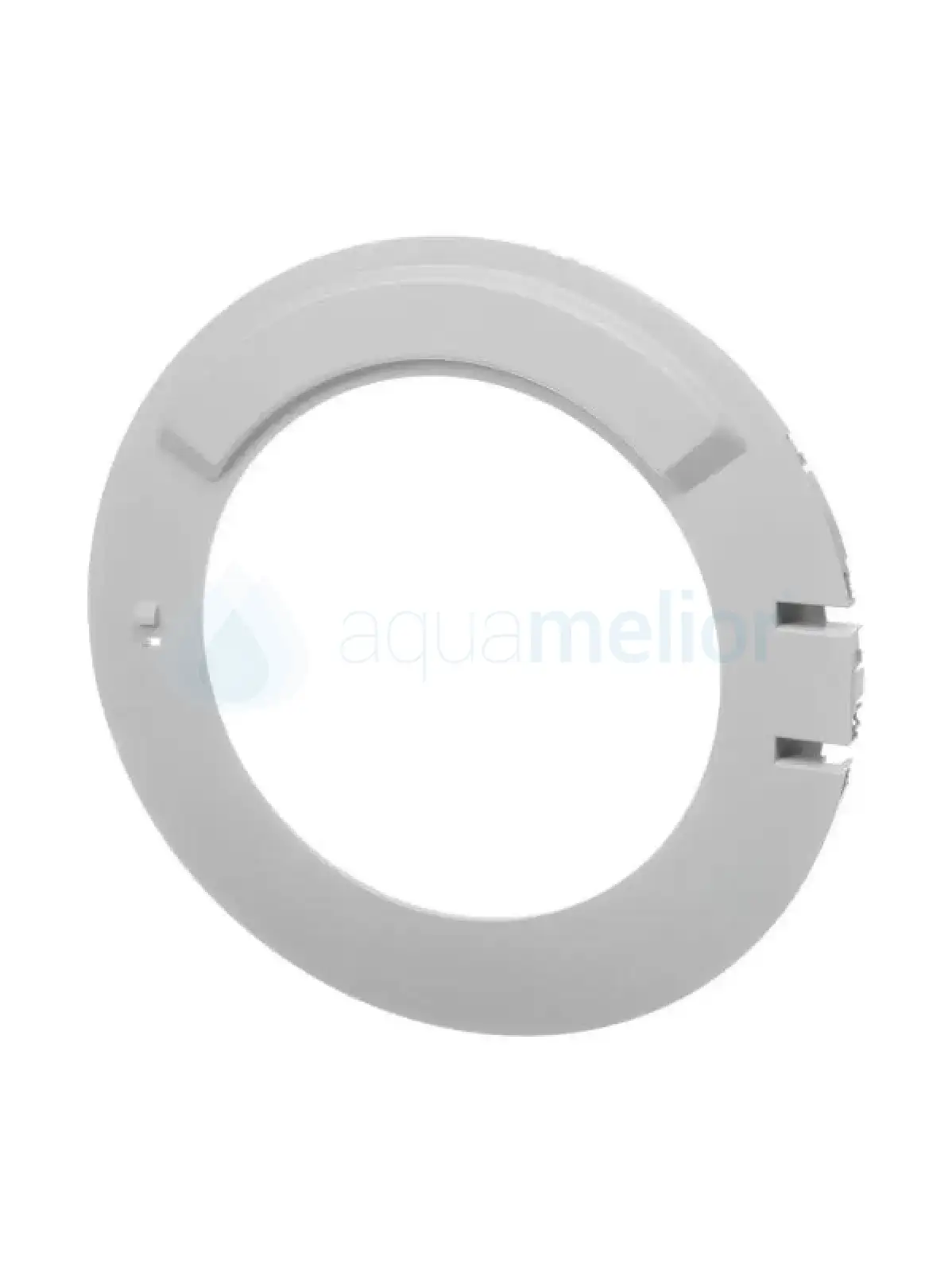

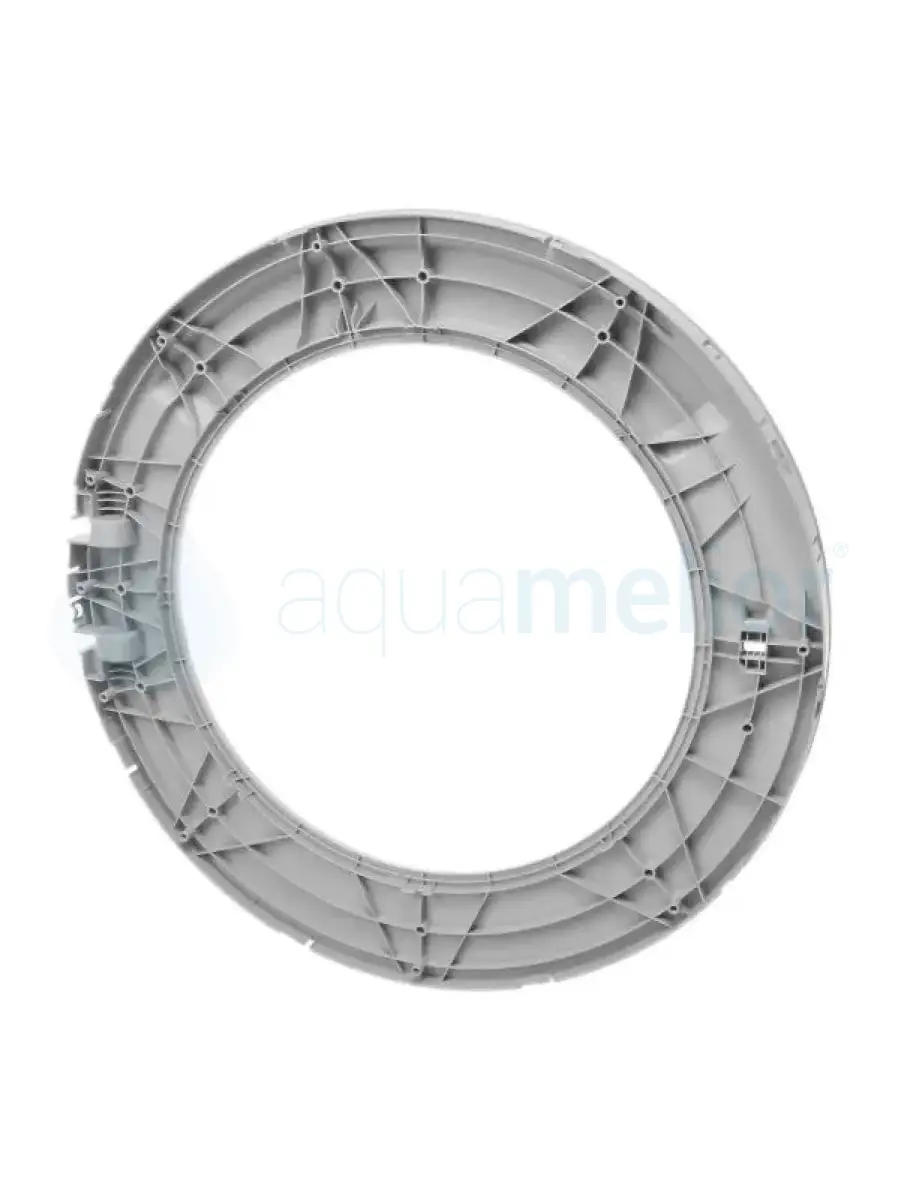

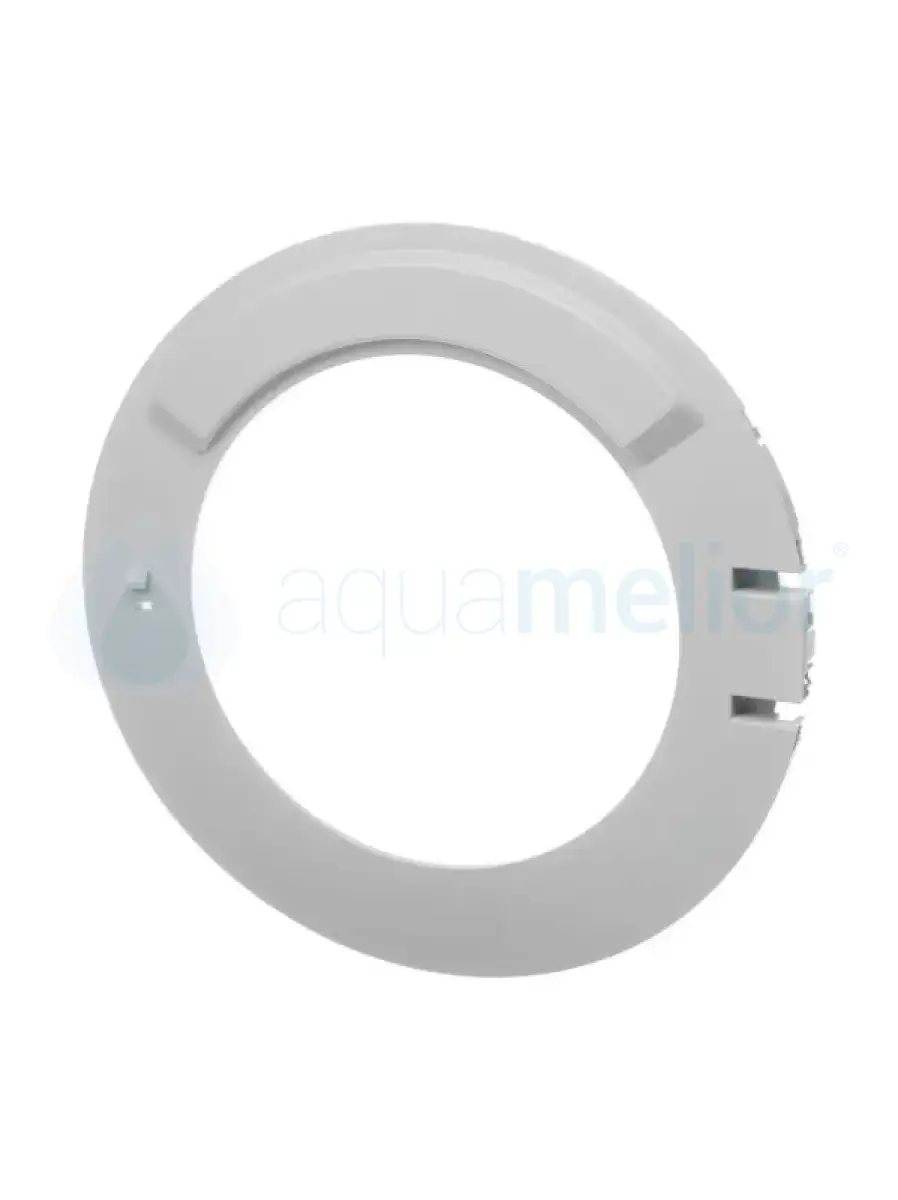

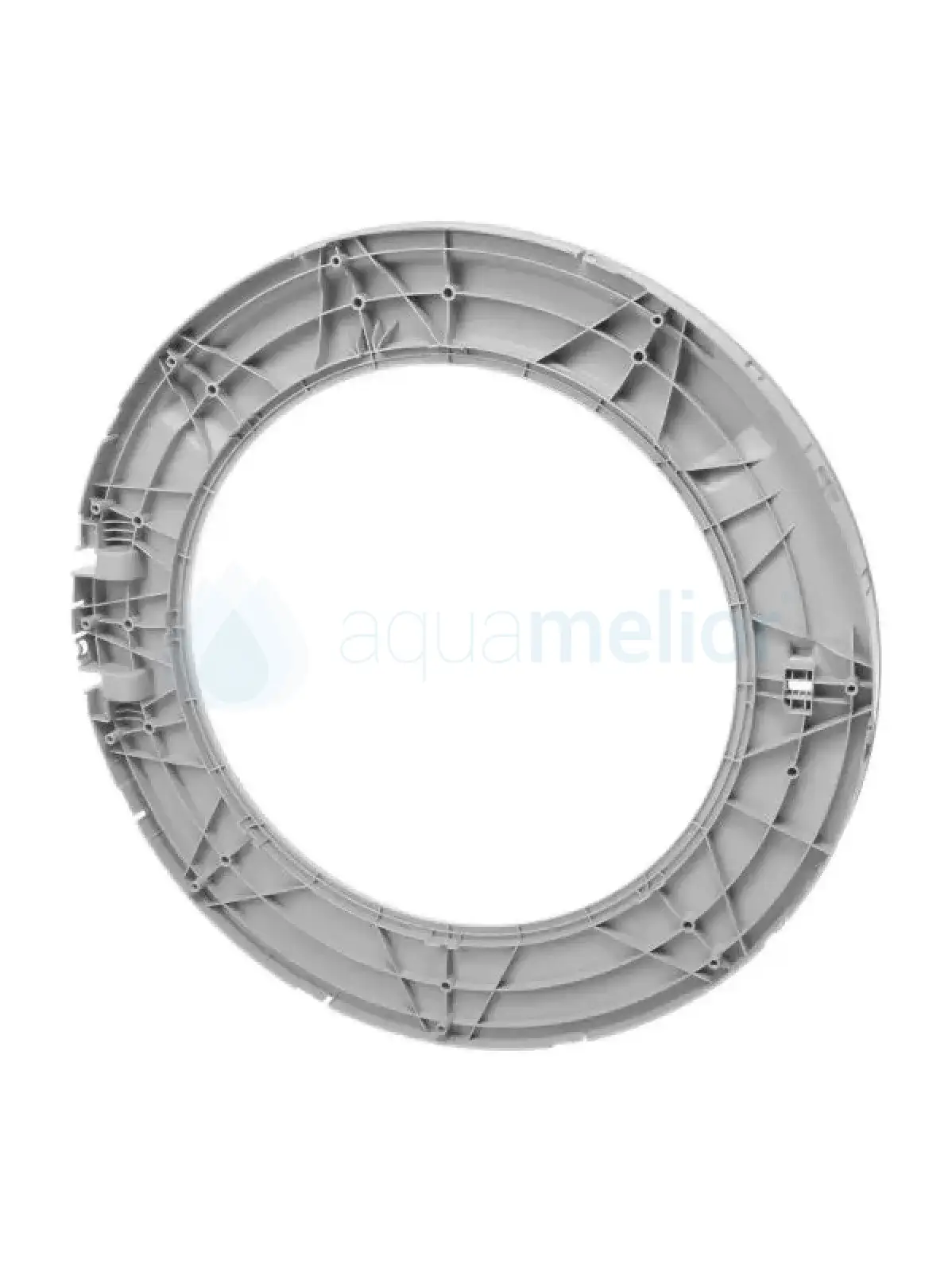

Bosch 20001372 Ramka wewnętrzna drzwi do pralki

Oryginalna ramka wewnętrzna drzwi (wewnętrzny wieniec okna drzwi / kołnierz mocujący szybę) do pralek automatycznych marek Bosch, Siemens, Constructa, Balay oraz Pitsos o numerze katalogowym OEM: 20001372 (zastępuje kod fabryczny: 00715019 / 715019). Podstawowy element konstrukcyjny zespołu drzwi pralki, odpowiedzialny za stabilne osadzenie szklanego wziernika (szyby drzwiczek), zamocowanie zawiasu oraz prawidłowe prowadzenie mechanizmu klamki i rygla zamka. Prawidłowo zamontowana ramka dociska szkło do gumowego fartucha pralki z równomierną siłą, zapewniając 100% szczelności komory piorącej podczas cyklu prania i wirowania. Wymiary fabryczne elementu wynoszą: średnica zewnętrzna 45,4 cm (454 mm) oraz  średnica wewnętrzna 30,9 cm (309 mm). Wykonana z wysokoudarowego tworzywa technicznego odpornego na drgania, naprężenia mechaniczne i podwyższone temperatury wody. Dedykowana do najpopularniejszych pralek koncernu BSH z serii Bosch WAN (Serie 4) oraz Siemens iQ300 / iQ500 (serie WM10N, WM12N, WM14N).

Specyfikacja techniczna produktu:

• Producent: BSH Bosch / Siemens (część oryginalna OEM)

• Aktualny kod produktu OEM: 20001372

• Kod zastępowany / alternatywny OEM: 00715019, 715019

• Typ części: Ramka drzwi wewnętrzna (Inner Door Trim Frame)

• Średnica zewnętrzna: 45,4 cm (454 mm)

• Średnica wewnętrzna (otworu na szkło): 30,9 cm (309 mm)

• Materiał: Wysokoudarowy polimer techniczny odporny na chemię piorącą i wibracje

• Gniazda montażowe: Zintegrowane punkty pod wkręty łączące z ramką zewnętrzną, gniazdo zawiasu oraz mechanizmu klamki

• Kolor: Biały

• Przeznaczenie: Pralki automatyczne ładowane od frontu marek koncernu BSH

Główne cechy i korzyści techniczne:

• Przywrócenie pełnej szczelności drzwiczek: Fabryczne spasowanie gwarantuje równomierny docisk szklanego wziernika do fartucha, eliminując wycieki wody na podłogę.

• Stabilne mocowanie zawiasu i klamki: Wzmocnione tuleje i gniazda na śruby zapobiegają opadaniu drzwi oraz problemom z ryglowaniem zamka elektromagnetycznego.

• Odporność na zmęczenie materiałowe: Tworzywo zachowuje sztywność pod wpływem gorącej wody oraz drgań generowanych podczas wirowania na wysokich obrotach (do 1400 obr./min).

• Idealna kompatybilność z szybą i ramką zewnętrzną: Jako oryginalny element OEM BSH nie wymaga żadnych modyfikacji, nacięć czy dopasowywania zatrzasków podczas montażu.

Lista kompatybilnych serii i modeli pralek:

Ramka 20001372 pasuje m.in. do poniższych modeli pralek marek Bosch, Siemens, Constructa, Balay i Pitsos:

• Balay:

  • 3TS971BE, 3TS972B, 3TS972X, 3TS973BE, 3TS983XE

• Bosch – seria WAN20:

  • WAN20030IX, WAN20051IL, WAN20061IL, WAN2007APL, WAN2007MPL, WAN2008KPL

  • WAN20090IL, WAN20107GR, WAN20151IL, WAN2016TPL, WAN2016XPL, WAN20170IL

  • WAN20178IL, WAN2017FPL, WAN2017GPL, WAN20260BY

• Bosch – seria WAN24:

  • WAN24008GR, WAN24057IT, WAN24058IT, WAN24062BY, WAN24063BY, WAN2407EPL

  • WAN2407KPL, WAN2408APL, WAN2408GPL, WAN240L2SN, WAN240SGPL, WAN24109GB

  • WAN2410FPL, WAN24121AU, WAN24122AU, WAN24164BY, WAN24165BY, WAN2416MPL

  • WAN24170IL, WAN24178IT, WAN2417EPL, WAN2417KPL, WAN2417MPL, WAN2417SPL

  • WAN24180PL, WAN2418EPL, WAN2418FPL, WAN2418GPL, WAN2418KPL, WAN2418SPL

  • WAN2419KPL, WAN241H0CH, WAN241K7GR, WAN241SFPL, WAN24208FF, WAN24208GR

  • WAN24217GR, WAN24218FR, WAN24241CH, WAN24251IL, WAN24257IT, WAN24258IT

  • WAN24261IL, WAN24263BY, WAN24263ES, WAN24264ES, WAN24265ES, WAN24267II

  • WAN24268IL, WAN24269EP, WAN24270IL, WAN24279EP, WAN2427EPL, WAN2427GPL

  • WAN2427SPL, WAN2427XES, WAN24282GB, WAN2428EPL, WAN2428GPL, WAN2428KPL

  • WAN2428MPL, WAN24290OE, WAN24291BY, WAN242C2SN, WAN242SKPL

• Bosch – seria WAN28:

  • WAN28001GB, WAN28003GB, WAN28003SN, WAN28004GB, WAN28005NL, WAN28007NL

  • WAN28007PL, WAN28051GB, WAN28062FG, WAN28075NL, WAN28081GB, WAN28092

  • WAN28095NL, WAN280A2, WAN280C0FG, WAN280E1FG, WAN280F1, WAN280F1CH

  • WAN280F2, WAN280H2, WAN280K1FG, WAN280L2SN, WAN280L3SN, WAN280L7SN

  • WAN280M0CH, WAN280V1FG, WAN280V8FG, WAN28108FF, WAN28108GB, WAN28117FF

  • WAN28118FR, WAN2811SFR, WAN28121, WAN28122, WAN28128, WAN28131CH

  • WAN28140, WAN28150GB, WAN28151GB, WAN28160BY, WAN28162BY, WAN28162UA

  • WAN28170GB, WAN28175NL, WAN28180, WAN2818KPL, WAN281A1CH, WAN281D0CH

  • WAN281KA, WAN281KA2, WAN28201GB, WAN28208GR, WAN28217FF, WAN2821SFR

  • WAN2821SMA, WAN28223NL, WAN28227FR, WAN28228, WAN28231, WAN28232

  • WAN28238FR, WAN2823BSN, WAN2823PSN, WAN28242, WAN28248FR, WAN28250AT

  • WAN28252AT, WAN28253AT, WAN28257IT, WAN28260CS, WAN28261BY, WAN28262BY

  • WAN28262UA, WAN28263BY, WAN28268II, WAN28268IT, WAN2826EPL, WAN2826FPL

  • WAN28270, WAN28270IL, WAN28280GB, WAN28281GB, WAN2828FPL, WAN28290BY

  • WAN28297FG, WAN28298, WAN2829A, WAN2829EPL, WAN282A2, WAN282B0FG

  • WAN282C3SN, WAN282ECO2, WAN282ECO3, WAN282ECO8, WAN282EEPL, WAN282F1

  • WAN282F2, WAN282H2, WAN282H8, WAN282I3SN, WAN282M1, WAN282M3SN

  • WAN282MSPL, WAN282P8SN, WAN282S3SN, WAN282U3AT, WAN282U4AT, WAN282U5AT

  • WAN282V8, WAN282V9, WAN282X0, WAN282X0GB, WAN282X1GB

• Siemens – serie WM10N oraz WM12N:

  • WM10N060IL, WM10N107GR, WM10N158IL

  • WM12N008GR, WM12N07EPL, WM12N0L2DN, WM12N0L2UA, WM12N107FF, WM12N108FF

  • WM12N117FR, WM12N118FF, WM12N128FR, WM12N1F0CH, WM12N1M7GR, WM12N202GB

  • WM12N208GR, WM12N218FR, WM12N262ES, WM12N269EP, WM12N269ES, WM12N270HK

  • WM12N270IL, WM12N278IL, WM12N279EP, WM12N280HK, WM12N280IL, WM12N289EP

  • WM12N291CH, WM12N2K7GR, WM12N2O2DN

• Siemens – seria WM14N:

  • WM14N005NL, WM14N021NL, WM14N02LDN, WM14N040, WM14N060, WM14N062FG

  • WM14N075NL, WM14N092, WM14N095NL, WM14N0A1, WM14N0A2, WM14N0C0FG

  • WM14N0G2, WM14N0H2, WM14N0K4, WM14N0L3DN, WM14N0L7DN, WM14N0V2FG

  • WM14N107FF, WM14N117FR, WM14N121, WM14N122, WM14N128, WM14N140

  • WM14N177, WM14N190, WM14N191CH, WM14N191GB, WM14N1B7DN, WM14N1B8DN

  • WM14N202GB, WM14N207FF, WM14N208GR, WM14N227II, WM14N227IT, WM14N228

  • WM14N228FR, WM14N23BDN, WM14N23EDN, WM14N242, WM14N261CS, WM14N261ES

  • WM14N26EPL, WM14N270, WM14N270HK, WM14N280HK, WM14N28XPL, WM14N292

  • WM14N297FG, WM14N298, WM14N2D1CH, WM14N2E8DN, WM14N2ECO, WM14N2EP1

  • WM14N2G1, WM14N2G2, WM14N2G8, WM14N2K2, WM14N2K4, WM14N2L3DN

  • WM14N2L3UA, WM14N2M1, WM14N2MI1, WM14N2O3DN, WM14N2O8DN, WM14N2S4AT

  • WM14N2S5AT, WM14N2V2, WM14N2W1, WM14N2W2

• Constructa:

  • CWF10N06IL, CWF10N16IL, CWF12N16IL, CWF12N28IL, CWF12N29IL

  • CWF14N10, CWF14N11, CWF14N12, CWF14N22, CWF14N28

• Pitsos:

  • WNP1200D8, WNP1200E7, WNP1201E7, WNP1401E8

Porada techniczna – Objawy uszkodzenia, demontaż drzwi i prawidłowy montaż ramki 20001372

Ramka wewnętrzna jest najbardziej obciążonym elementem mechanicznym drzwi pralki, na który bezpośrednio oddziałują siły zamykania, ciężar szyby oraz naciąg zawiasu.

Najczęstsze objawy uszkodzenia ramki wewnętrznej:

1. Pęknięcie gniazd mocowania zawiasu: Drzwi opadają na zawiasie, co uniemożliwia ich domknięcie bez uniesienia ręką do góry.

2. Wyłamane mocowanie klamki: Rączka drzwiczek staje się luźna, nie cofa się lub haczyk rygla nie trafia w szczelinę zamka w obudowie pralki.

3. Pęknięcia obwodu i wyciek wody: Pęknięcie wieńca ramki powoduje utratę docisku szyby do kołnierza fartucha, co skutkuje sączeniem się wody pod pralkę podczas prania zasadniczego.

Instrukcja wymiany krok po kroku:

1. Bezpieczeństwo i demontaż drzwi: Odłącz pralkę od sieci 230V. Otwórz drzwiczki na oścież i wykręć dwie śruby typu Torx mocujące zawias do przedniej ściany pralki. Zdejmij całe drzwi i połóż je płasko na miękkim podłożu (np. kocu) szybą do dołu.

2. Rozpołowienie drzwi: Wykręć wszystkie wkręty mocujące po obwodzie ramki wewnętrznej. Ostrożnie podważ zatrzaski i rozdziel ramkę zewnętrzną od wewnętrznej.

3. Przełożenie podzespołów: Wyjmij szklany wziernik, zawias oraz mechanizm klamki ze sprężyną i sworzniem ze starej ramki, a następnie zamontuj je w dedykowanych gniazdach nowej ramki 20001372.

4. Skręcanie z wyczuciem: Złóż obie połówki drzwi i dokręcaj wkręty obwodowe ręcznym wkrętakiem (krzyżowym lub Torx). Wskazówka: Unikaj używania mocnych wkrętarek akumulatorowych – zbyt mocne dokręcenie może zerwać gwint w nowych, plastikowych tulejach montażowych.

5. Montaż na pralce: Przykręć drzwi z powrotem do obudowy pralki i wykonaj krótki cykl testowy (np. "Płukanie"), sprawdzając czy drzwi ryglują się lekko i nie ma żadnych wycieków.
