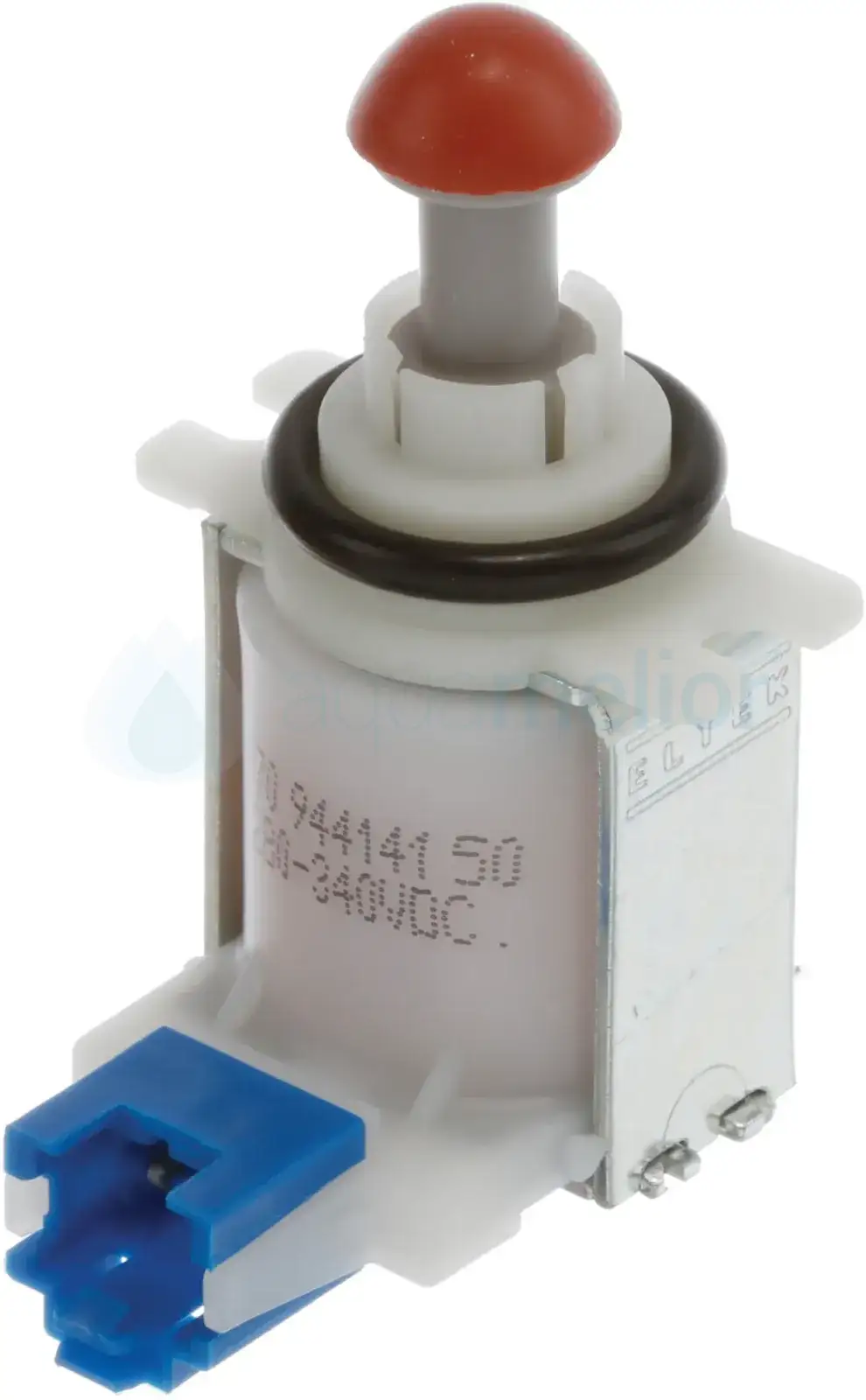

BOSCH 11033896 Zawór odpływowy elektrozawór do zmywarki z folią ochronną

Oryginalny elektrozawór wymiennika ciepła / zawór spustowy płaszcza wodnego do zmywarek marek Bosch, Siemens, Neff oraz Gaggenau o kodzie katalogowym OEM: 11033896 (zastępuje kody: 00631199, 631199). Kluczowy komponent hydrauliczny montowany w dolnej części bocznego płaszcza wodnego (wymiennika ciepła). Odpowiada za precyzyjne, sterowane elektronicznie zrzucanie zmagazynowanej w płaszczu wody do komory zmywarki w odpowiednich fazach cyklu zmywania oraz regeneracji złoża zmiękczacza wody. Zawór pracuje pod napięciem stałym 325 V DC i jest dostarczany w fabrycznym zestawie ze specjalną folią ochronną, która zabezpiecza cewkę elektromagnesu oraz złącze przed skraplającą się wilgocią z płaszcza. Uszkodzenie tego zaworu jest jedną z głównych przyczyn wyświetlania popularnego w zmywarkach BSH błędu E19.

Specyfikacja techniczna produktu:

• Producent: BSH Bosch / Siemens (część oryginalna OEM)

• Aktualny kod produktu OEM: 11033896

• Kody alternatywne / zastępowane: 00631199, 631199

• Typ części: Zawór odpływowy wymiennika ciepła / elektrozawór regeneracji

• Napięcie zasilania: 325 V DC (prąd stały)

• Wymiary gabarytowe:

  • Długość: 63 mm

  • Szerokość: 44 mm

  • Wysokość: 38 mm

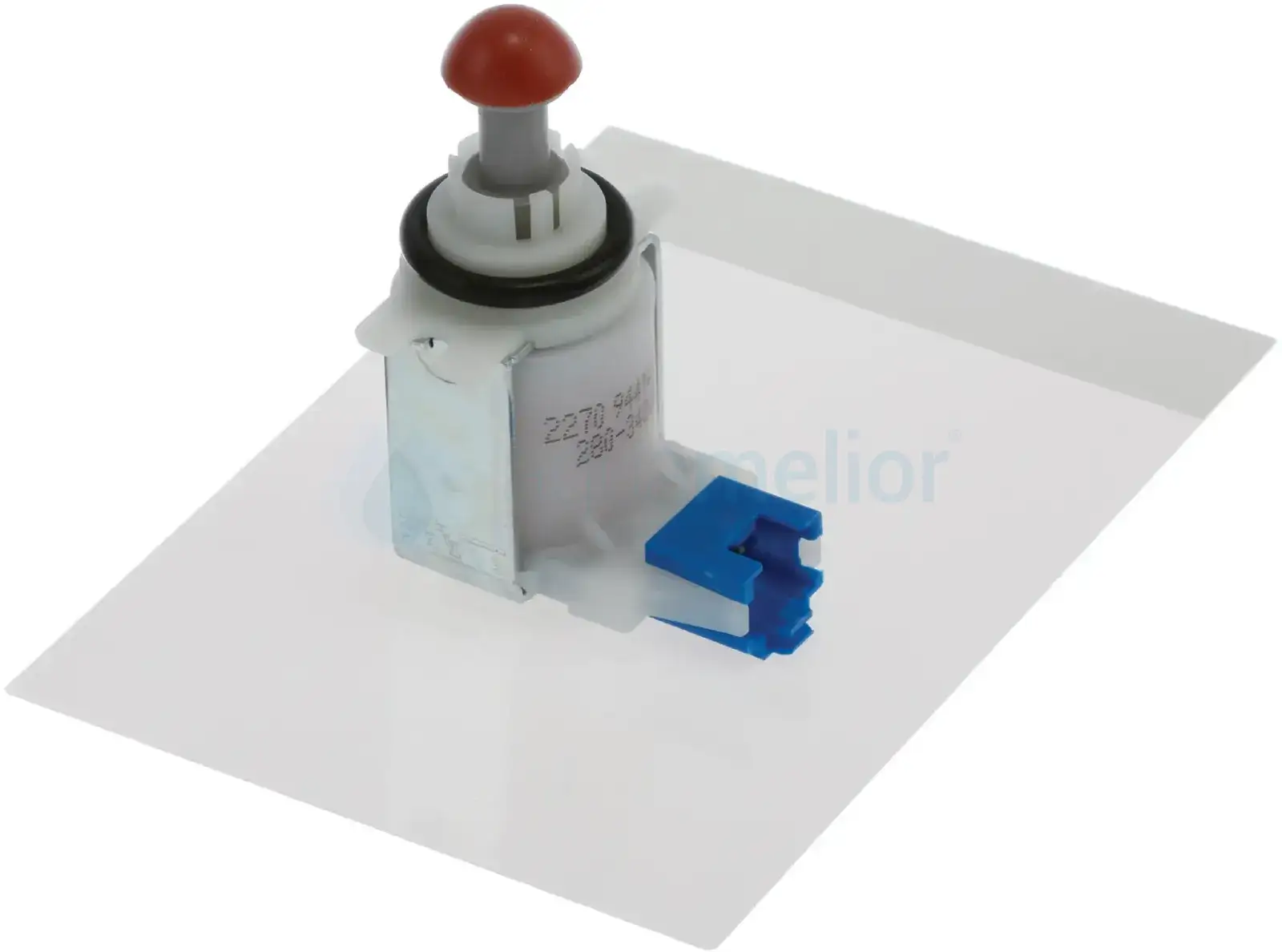

• Elementy zestawu: 1x elektrozawór, 1x fabryczna samoprzylepna folia ochronna

• Miejsce montażu: Dolne gniazdo bocznego płaszcza wodnego (po lewej stronie komory zmywarki)

• Przeznaczenie: Zmywarki do naczyń o szerokości 45 cm oraz 60 cm (Serie 2, 4, 6, 8)

Główne cechy i korzyści techniczne:

• Fabryczna ochrona przed wilgocią (folia w zestawie): Dołączona osłona chroni złącze elektryczne i uzwojenie cewki przed skroplinami spływającymi po ściankach płaszcza wodnego, zapobiegając przebiciom prądowym.

• Precyzyjny zrzut wody z wymiennika: Zapewnia właściwe dawkowanie wody podczas płukania i suszenia higienicznego, a także prawidłowe płukanie złoża jonowymiennego solą.

• Likwidacja błędu E19: Wymiana przepalonego lub zwartego elektrozaworu przywraca sprawność urządzenia i usuwa blokadę cyklu sygnalizowaną kodem E19.

• Szczelne ryglowanie: Fabryczny trzpień z gumowym uszczelnieniem gwarantuje całkowitą szczelność wymiennika w fazie nagrzewania i magazynowania wody.

• Parametry 325 V DC: Pełna zgodność ze sterownikami inwerterowymi modułów mocy BSH nowej generacji.

Uproszczona lista kompatybilności – serie i rodziny zmywarek:

Zawór pasuje do zmywarek o szerokości 45 cm oraz 60 cm koncernu BSH (Bosch, Siemens, Neff, Gaggenau) z poniższych serii:

• Bosch – modele 60 cm zintegrowane i do zabudowy (serie SMI, SMV, SBV, SBE, SBI):

  • Serie SMI: SMI43, SMI45, SMI46, SMI48, SMI50, SMI51, SMI53, SMI54, SMI57, SMI58, SMI59, SMI63, SMI65, SMI67, SMI68, SMI69, SMI85, SMI86, SMI88

  • Serie SMV: SMV41, SMV45, SMV46, SMV50, SMV51, SMV53, SMV54, SMV57, SMV58, SMV59, SMV63, SMV64, SMV65, SMV68, SMV69, SMV86, SMV87, SMV88, SMV90, SMV93, SMV95, SMV98, SMV99

  • Serie SBV / SBE / SBI / SBA: SBV43, SBV45, SBV46, SBV48, SBV50, SBV53, SBV54, SBV58, SBV63, SBV65, SBV68, SBV69, SBV86, SBV87, SBV88, SBV93, SBV99, SBE46, SBE63, SBE67, SBE88, SBI43, SBI46, SBI63, SBI65, SBI69, SBI88, SBA46, SBA88

• Bosch – modele 60 cm wolnostojące i podblatowe (serie SMS, SMU, SMA, SMD, SME, SMP):

  • Serie SMS: SMS25, SMS41, SMS46, SMS50, SMS51, SMS53, SMS54, SMS57, SMS58, SMS60, SMS63, SMS65, SMS67, SMS68, SMS69, SMS73, SMS78, SMS86, SMS88

  • Serie SMU: SMU42, SMU43, SMU46, SMU50, SMU51, SMU53, SMU54, SMU58, SMU59, SMU60, SMU63, SMU65, SMU67, SMU68, SMU69, SMU85, SMU86, SMU87, SMU88

  • Serie SMA / SMD / SME / SMP: SMA46, SMA88, SMD46, SMD53, SMD63, SMD65, SMD86, SME46, SME63, SME65, SME68, SME69, SME88, SMP46, SMP53, SMP63, SMP68, SMP69

• Bosch – modele kompaktowe 45 cm (serie SPV, SPI, SPS, SPU, SPD, SPE):

  • Serie SPV: SPV25, SPV39, SPV40, SPV43, SPV46, SPV50, SPV53, SPV54, SPV58, SPV59, SPV63, SPV65, SPV68, SPV69

  • Serie SPI / SPS / SPU: SPI50, SPI54, SPI58, SPI63, SPI65, SPI69, SPI86, SPS40, SPS50, SPS53, SPS54, SPS58, SPS65, SPS68, SPS69, SPS86, SPU25, SPU40, SPU45, SPU47, SPU53, SPU65, SPU68, SPU69, SPU86, SPD50, SPD58, SPD69, SPE66

• Siemens (serie SN, SR, SX):

  • Zmywarki 60 cm: SN436, SN476, SN478, SN657, SN658, SN65L, SN65M, SN66L, SN677, SN678, SX56, SX636, SX657, SX658, SX65L, SX65P, SX66L, SX66P, SX677, SX678, SX68M, SX69M, SX778

  • Zmywarki 45 cm: SR26, SR28, SR44, SR46, SR48, SR55, SR56, SR58, SR615, SR65, SR66, SR6V

• Neff / Gaggenau / Constructa:

  • Serie platformowe: S21..., S41..., S42..., S48..., S51..., S52..., S58..., S71..., S72...

Porada techniczna – Diagnostyka błędu E19, rola folii ochronnej i wymiana zaworu 11033896

Elektrozawór wymiennika ciepła to jeden z najbardziej obciążonych elementów elektroniki wykonawczej zmywarek Bosch i Siemens.

Charakterystyka usterki i błąd E19:

1. Kod E19 na wyświetlaczu: W zmywarkach platformy BSH kod E19 oznacza usterkę w obwodzie dozownika detergentu lub właśnie cewki elektrozaworu wymiennika ciepła (przerwa w obwodzie lub zwarcie cewki).

2. Pomiar rezystancji multimetrem: Sprawny elektrozawór 11033896 wykazuje rezystancję cewki na poziomie około 7,5–9,5 kΩ (kilooma). Wartość bliska zeru (zwarcie) lub brak przejścia (przerwa) jednoznacznie wskazuje na uszkodzenie elementu.

3. Uwaga na moduł mocy: W przypadku zwarcia cewki elektrozaworu należy wymienić go niezwłocznie – zwlekanie z naprawą może doprowadzić do uszkodzenia tranzystora sterującego na płycie głównej urządzenia.

Wskazówki montażowe:

• Dostęp do zaworu: Odłącz zmywarkę od prądu i wody. Zdemontuj lewy panel boczny zmywarki (patrząc od frontu), aby odsłonić duży plastikowy płaszcz wodny.

• Opróżnienie wymiennika: Zawór znajduje się w dolnej części płaszcza. Przed jego wyjęciem zabezpiecz dno zmywarki ręcznikami lub odessij wodę z płaszcza, aby uniknąć zalania dolnej tacy i wywołania błędu zalaniowego E15.

• Obowiązkowy montaż folii ochronnej: Przed zamontowaniem nowego zaworu bezwzględnie przyklej dołączoną do zestawu folię ochronną nad cewką elektrozaworu. Folia kieruje ewentualne krople wilgoci i skroplin poza obudowę złącza, zabezpieczając nowy podzespół przed ponownym zwarciem.
