DeLonghi 5213270906 Przełącznik płytka auto standby do ekspresu do kawy

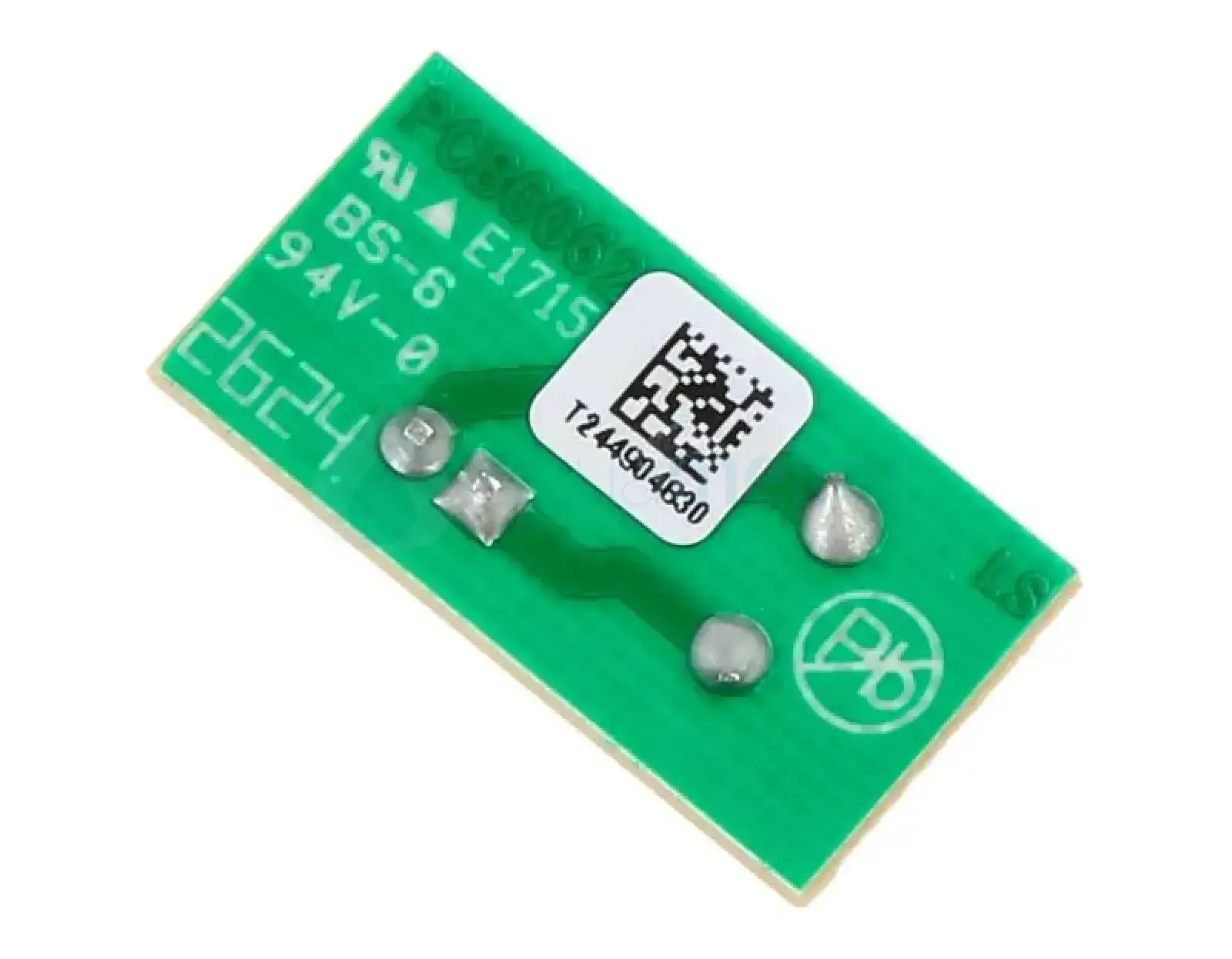

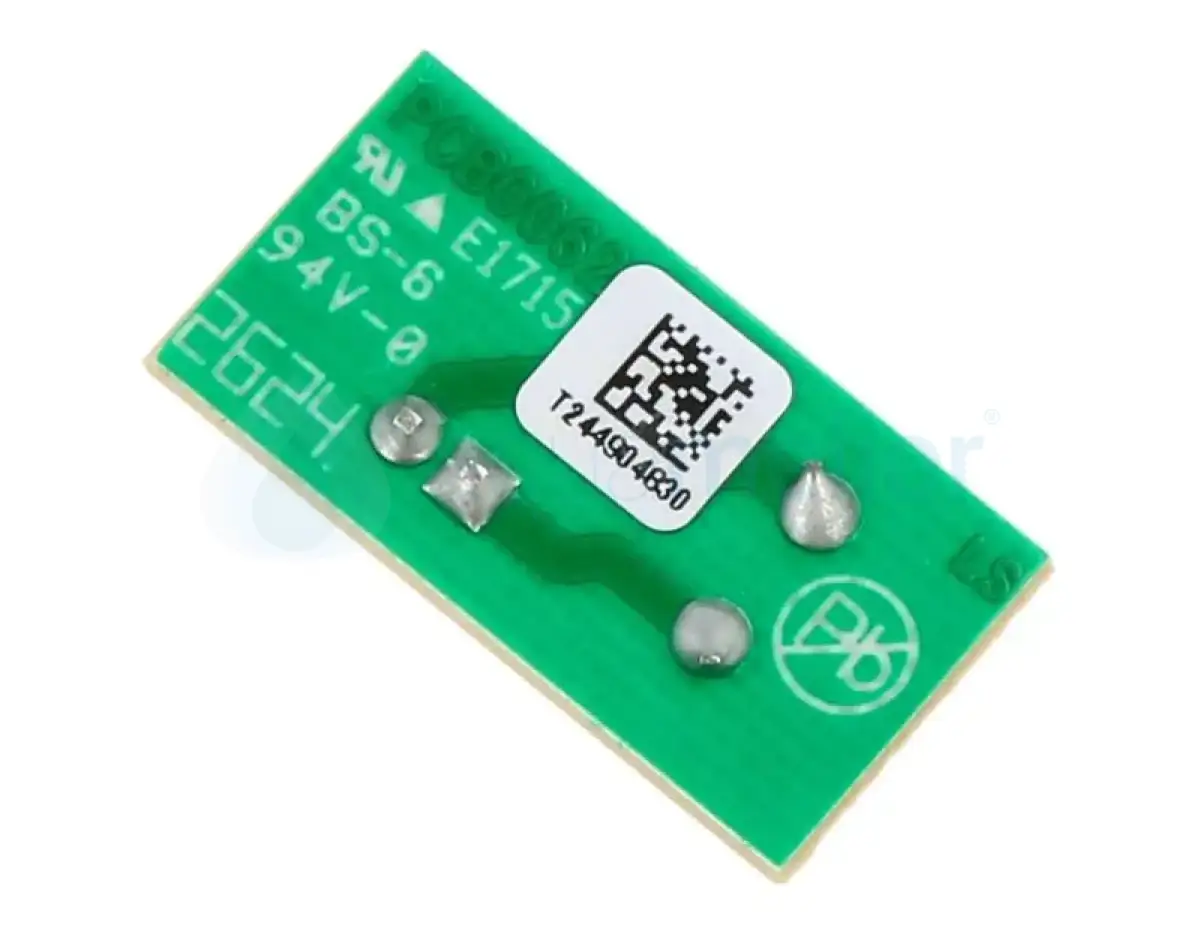

Oryginalna płytka drukowana przełącznika Auto Standby (moduł mikrostyku trybu czuwania / wyłącznik zasilania) do automatycznych ekspresów ciśnieniowych De'Longhi o numerze katalogowym OEM: 5213270906 (zastępuje również kody fabryczne: 5213217921 oraz 5213221161). Podzespół odpowiada za precyzyjne rejestrowanie polecenia wybudzenia ekspresu oraz bezpieczne wprowadzanie urządzenia w energooszczędny stan czuwania (Auto Standby). Kompaktowy moduł o wymiarach szerokość: 24 mm, wysokość: 12 mm wyposażony jest w precyzyjny mikroprzełącznik impulsowy oraz dedykowane złącze pinowe, które przekazuje sygnał logiczny bezpośrednio do płyty głównej (sterownika mocy). Dedykowany do najpopularniejszych rodzin ekspresów De'Longhi, w tym serii Dinamica, Dinamica Plus, Eletta Explore, Eletta Cappuccino Top, Autentica, PrimaDonna (Class, S Evo, Soul, Elite) oraz flagowej Maestosa.

Specyfikacja techniczna produktu:

• Producent: De'Longhi (część oryginalna OEM)

• Aktualny kod produktu OEM: 5213270906

• Kody zastępowane / alternatywne OEM: 5213217921, 5213221161

• Typ części: Płytka drukowana PCB przełącznika Auto Standby / mikrostyk zasilania logicznego

• Wymiary gabarytowe:

  • Szerokość: 24 mm

  • Wysokość: 12 mm

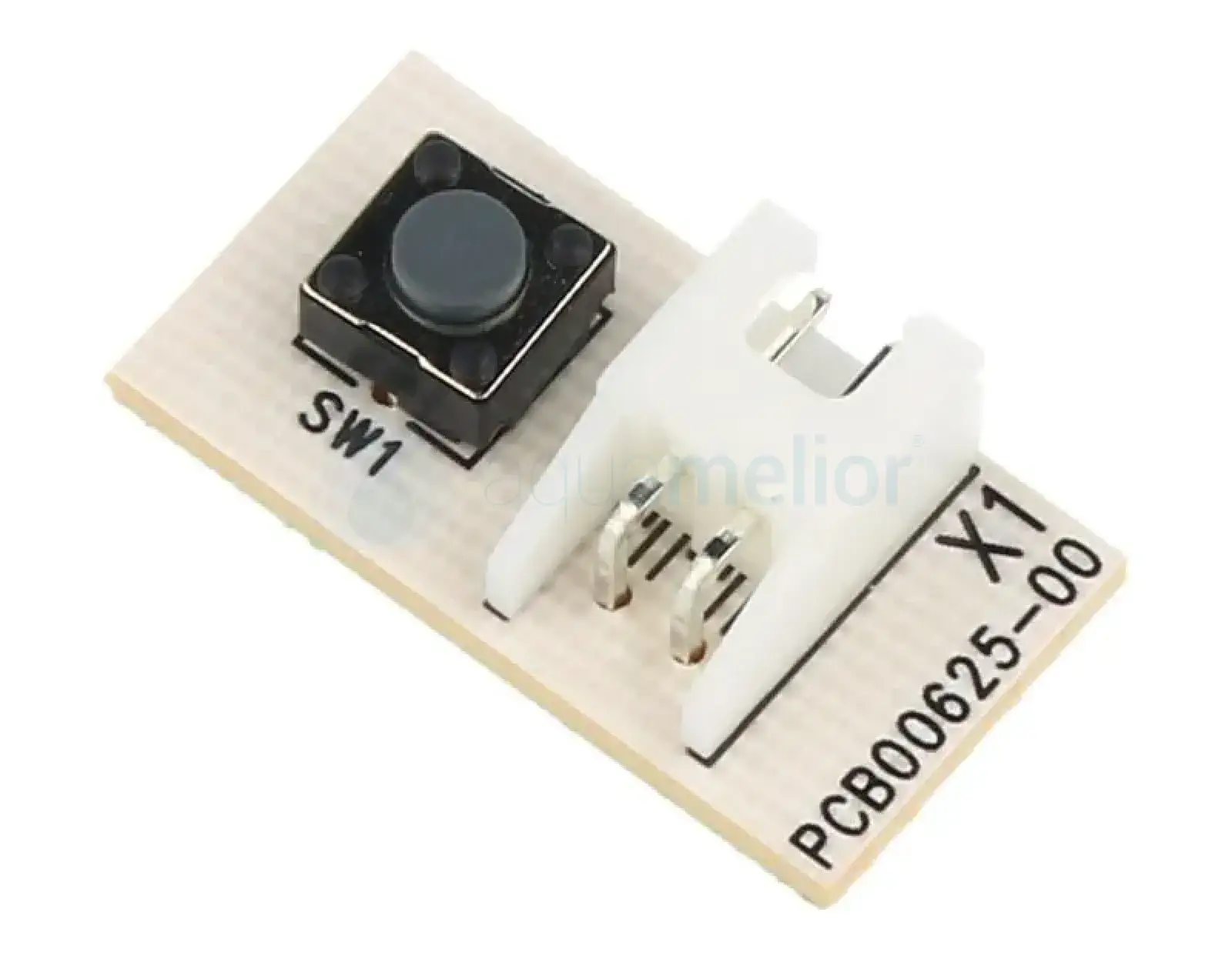

• Rodzaj łącznika: Zintegrowany mikroprzełącznik impulsowy (tact-switch)

• Sposób podłączenia: Fabryczne złącze wielopinowe pod wiązkę sterującą

• Kompatybilne serie ekspresów: Dinamica, Dinamica Plus, Eletta Explore, Eletta Cappuccino Top, Eletta, PrimaDonna S Evo, PrimaDonna Class, PrimaDonna Soul, PrimaDonna Elite / Elite Experience, Maestosa, Autentica

• Przeznaczenie: Automatyczne ciśnieniowe ekspresy do kawy De'Longhi (platformy ECAM, ETAM, EPAM, FEB)

Główne cechy i korzyści techniczne:

• Prawidłowe zarządzanie trybem czuwania: Zapewnia niezawodne wybudzanie ekspresu ze stanu uśpienia i prawidłową realizację automatycznego wyłączania zgodnie z europejskimi normami oszczędzania energii.

• Precyzyjna reakcja na nacisk klawisza: Fabryczny mikrostyk charakteryzuje się wyraźnym punktem przełączenia, co eliminuje konieczność wielokrotnego lub mocnego dociskania zewnętrznego przycisku obudowy.

• Zabezpieczenie elektroniki głównej: Oryginalny moduł eliminuje powstawanie niepożądanych zakłóceń i przepięć na liniach sygnałowych procesora sterującego.

• Precyzyjne wymiary montażowe (24 x 12 mm): Idealnie pasuje w fabryczne zaczepy i prowadnice wewnętrzne korpusu bez konieczności przeróbek mechanicznych czy klejenia.

Lista kompatybilnych serii i modeli ekspresów DeLonghi:

Płytka przełącznika 5213270906 (5213217921, 5213221161) współpracuje z poniższymi modelami urządzeń marki De'Longhi:

• De'Longhi seria Dinamica oraz Dinamica Automatic (ECAM 350.xx / ECAM 352.xx / ECAM 353.xx / ECAM 354.xx / ECAM 356.xx / ECAM 358.xx / ECAM 359.xx):

  • ECAM3.535SB

  • ECAM350.15.B, ECAM350.15.PRO, ECAM35015BH

  • ECAM350.20.W, ECAM35020B, ECAM35020W, ECAM350.25.SB, ECAM35025SB

  • ECAM350.35.SB, ECAM350.35.W, ECAM35035W

  • ECAM350.50.B, ECAM350.50.SB, ECAM350.55.B, ECAM350.55.SB, ECAM350.55.W, ECAM35055B

  • ECAM350.75.S, ECAM350.75.SI, ECAM35075SI

  • ECAM352.55.SB, ECAM352.57.SB

  • ECAM353.15.B, ECAM353.75.B, ECAM353.75.W

  • ECAM354.55.SB, ECAM356.57.B, ECAM356.77.S

  • ECAM358.15.B, ECAM358.15.R

  • ECAM359.37.TB, ECAM359.53.B, ECAM359.55.B, ECAM359.57.TB

• De'Longhi seria Dinamica Plus (ECAM 370.xx / ECAM 372.xx / ECAM 376.xx / ECAM 380.xx / ECAM 382.xx):

  • ECAM370.70.B, ECAM370.70.SB

  • ECAM370.85.B, ECAM370.85.SB

  • ECAM370.95.S, ECAM370.95.T, ECAM37095TI

  • ECAM372.95.TB, ECAM376.95.S, ECAM376.95.T

  • ECAM380.85.SB, ECAM38085SB, ECAM380.95.TB, ECAM382.70.B

• De'Longhi seria Eletta Explore oraz Eletta Cappuccino (ECAM 450.xx / ECAM 452.xx / ECAM 46.860):

  • ECAM450.55.G, ECAM450.55.S, ECAM45055G, ECAM45055S

  • ECAM450.65.G, ECAM450.65.S, ECAM450.69.G

  • ECAM450.76.T, ECAM45076S, ECAM450.86.T, ECAM45086S, ECAM45086T

  • ECAM452.57.G, ECAM452.67.G

  • ECAM46.860.B, ECAM46.860.W, ECAM46860B, ECAM46860S, ECAM46860W

• De'Longhi seria PrimaDonna S Evo / PrimaDonna Class (ECAM 510.xx / ECAM 516.xx / ECAM 550.xx / ECAM 556.xx):

  • ECAM510.55.M, ECAM516.45.MB

  • ECAM550.55.SB, ECAM550.55.W, ECAM550.65.MS, ECAM550.65.SB, ECAM550.65.W

  • ECAM550.75.MS, ECAM550.85.MS, ECAM55085MS

  • ECAM556.55.MS, ECAM556.55.SB, ECAM556.55.W, ECAM556.75.MS

• De'Longhi seria PrimaDonna Soul (ECAM 610.xx / ECAM 612.xx):

  • ECAM610.35.B, ECAM610.55.SB, ECAM610.74.MB, ECAM610.75.MB, ECAM612.55.SB

• De'Longhi seria PrimaDonna Elite oraz Elite Experience (ECAM 650.xx / ECAM 656.xx):

  • ECAM650.55.MS, ECAM65055MS, ECAM650.75.MS, ECAM650.85.MS

  • ECAM656.55.MS, ECAM656.75.MS, ECAM656.85.MS

• De'Longhi seria Maestosa (EPAM 960.xx):

  • EPAM960.55.GM, EPAM960.75.GLM

• De'Longhi seria Autentica (ETAM 29.xxx):

  • ETAM29.510.B, ETAM29.510.SB, ETAM29.510.WB, ETAM29510B

  • ETAM29.513.WB, ETAM29.515.B

  • ETAM29.620.SB, ETAM29.660.S, ETAM29.660.SB, ETAM29.666.S, ETAM29.666.T

• De'Longhi seria FEB:

  • FEB3515.B, FEB3515.TB

  • FEB3535.B, FEB3535.SB, FEB3535.W, FEB3550.B

  • FEB3795.S, FEB3795.T, FEB3885.SB, FEB3895.TB

• Pozostałe oznaczenia rynkowe:

  • D3G SB, D5 W, D9 MAX, D9 T

Porada techniczna – Diagnostyka awarii modułu 5213270906, objawy zużycia i montaż

Uszkodzenie mikrostyku na płytce Auto Standby jest jedną z częstych przyczyn pozornego braku zasilania w nowoczesnych ekspresach De'Longhi.

Objawy awarii płytki przełącznika:

1. Ekspres nie reaguje na przycisk On/Standby: Podłączenie urządzenia do gniazdka 230V nie budzi ekspresu, a naciskanie górnego lub bocznego przycisku czuwania nie wywołuje żadnej reakcji na wyświetlaczu ani dźwięku autodiagnostyki.

2. Konieczność wielokrotnego dociskania: Urządzenie włącza się losowo – dopiero po kilkukrotnym, bardzo mocnym naciśnięciu przycisku pod określonym kątem.

3. Ekspres samoczynnie przechodzi w uśpienie: Wypalenie styków mikrowyłącznika lub zabrudzenie pyłem kawowym powoduje fałszywe zwarcia i nieoczekiwane wyłączanie się ekspresu w trakcie nagrzewania lub pracy.

Wskazówki serwisowe i wymiana:

• Bezpieczeństwo przede wszystkim: Przed otwarciem obudowy ekspresu bezwzględnie wyjmij wtyczkę kabla zasilającego z gniazdka sieciowego.

• Weryfikacja mechanicznego popychacza: Przed demontażem płytki sprawdź, czy plastikowy klawisz w obudowie nie jest wyłamany i czy fizycznie dosięga mikrostyku na płytce drukowanej.

• Montaż Plug & Play: Wymiana modułu 5213270906 nie wymaga lutowania. Wystarczy wypiąć wtyczkę wiązki przewodów ze starej płytki, zwolnić plastikowe zatrzaski montażowe w korpusie, wpiąć nowy moduł i podłączyć złącze kasetowe.
