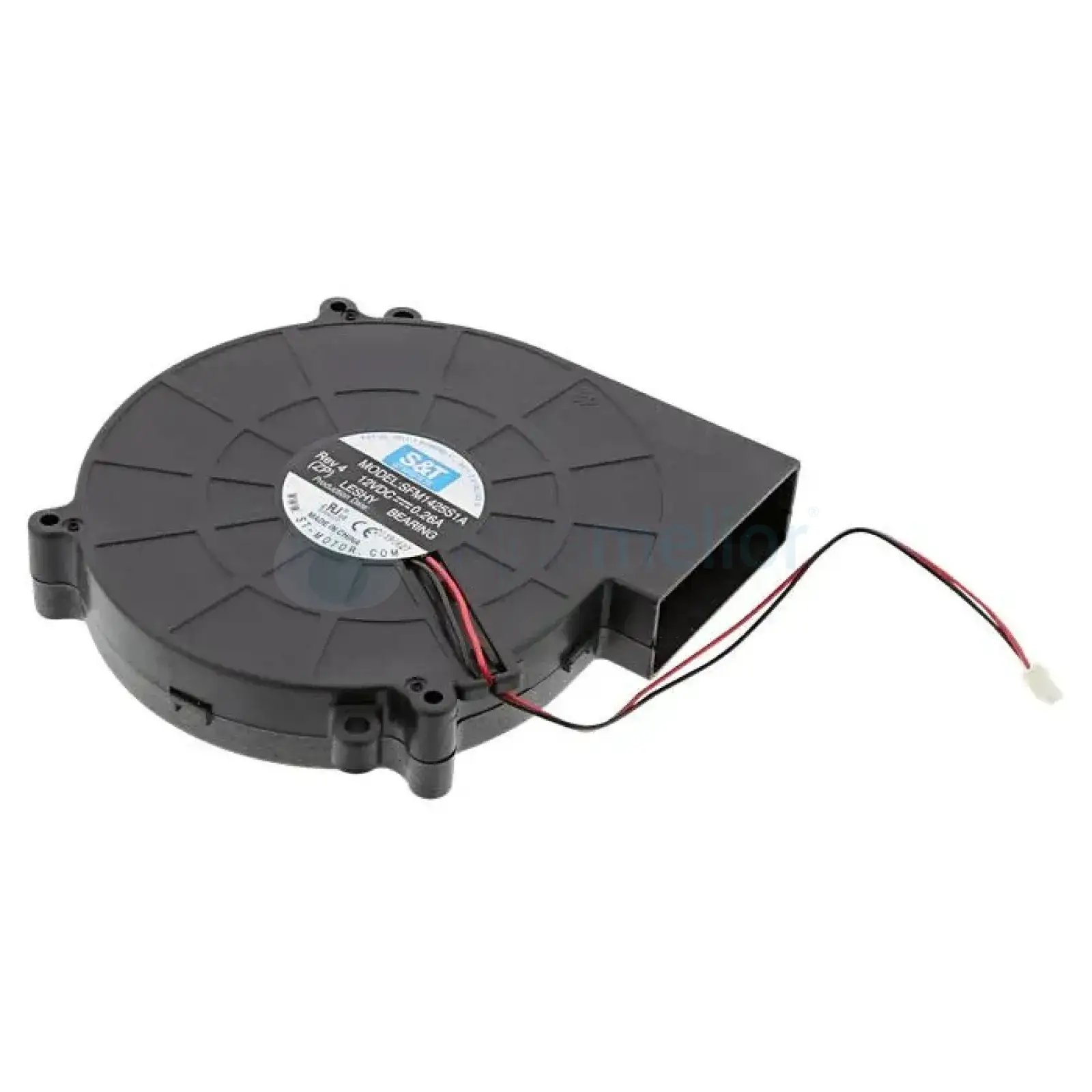

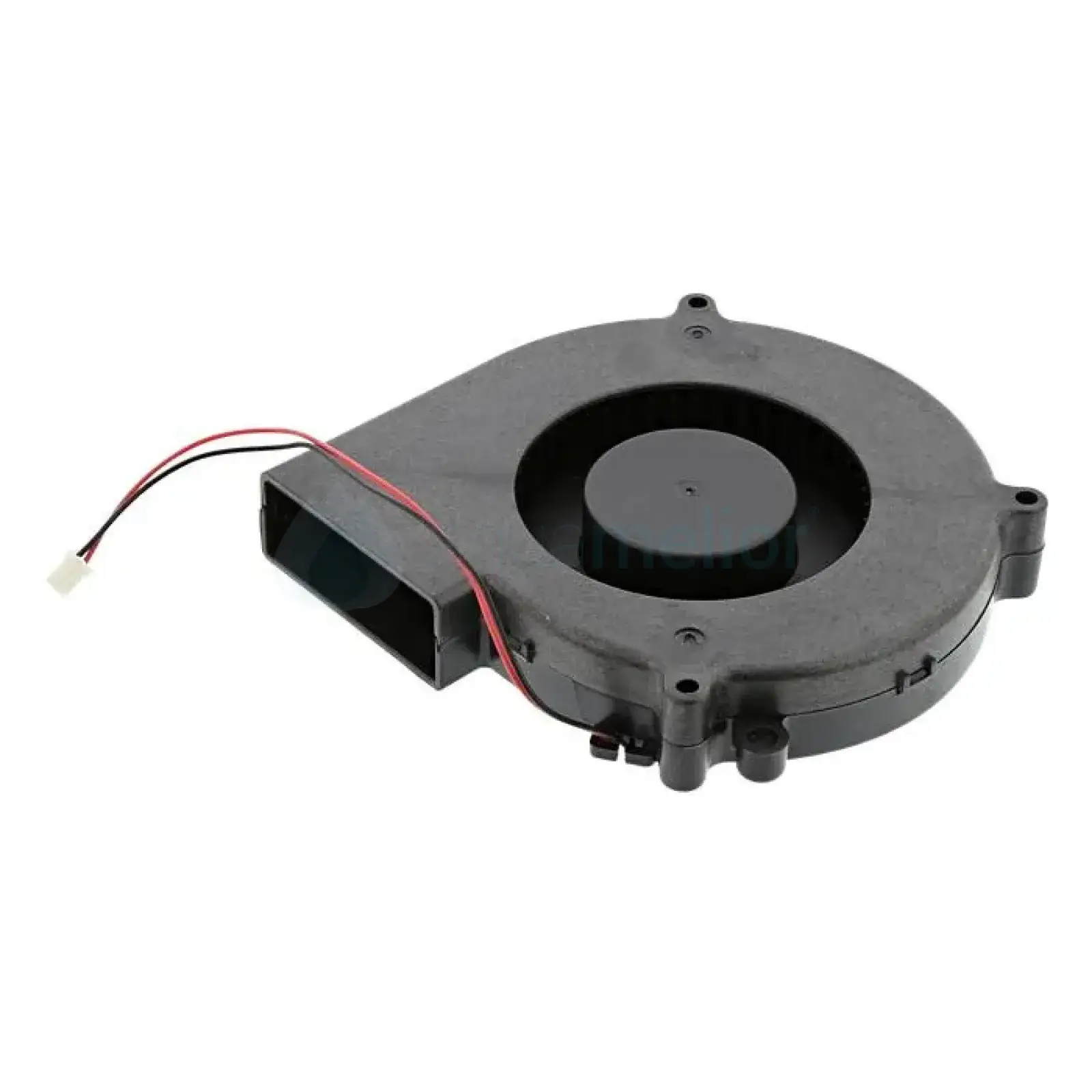

Electrolux 140061345025 Wentylator do płyty indukcyjnej

Oryginalny wentylator osiowy (dmuchawa chłodząca moduł mocy) do płyt indukcyjnych grupy Electrolux o numerze katalogowym OEM: 140061345025. Element odpowiada za aktywne wymuszanie cyrkulacji powietrza wewnątrz obudowy płyty grzewczej, chłodząc radiatory modułów mocy, tranzystory IGBT, mostki prostownicze oraz cewki indukcyjne. Wentylator zasilany jest napięciem stałym 12 V DC przy poborze prądu 0,26 A, a jego kompaktowa obudowa o wymiarach 145 x 143 x 25 mm (ze zintegrowanym przewodem przyłączeniowym o długości 175 mm) została zoptymalizowana pod kątem ultra-płaskiej zabudowy w nowoczesnych płytach z serii Slim-Fit, SenseBoil, SenseFry, FlexiBridge oraz Bridge marek Electrolux, AEG, Zanussi i Ikea. Sprawny wentylator zapobiega przegrzewaniu się elektroniki i zabezpiecza urządzenie przed wyłączeniem termicznym oraz kodami błędów przegrzania.

Specyfikacja techniczna produktu:

• Producent: Electrolux Group (część oryginalna OEM)

• Kod produktu OEM: 140061345025

• Typ części: Wentylator chłodzący moduł mocy / dmuchawa osiowa płyty indukcyjnej

• Napięcie zasilania: 12 V DC

• Prąd znamionowy: 0,26 A

• Wymiary zewnętrzne:

  • Długość: 145 mm

  • Szerokość: 143 mm

  • Grubość / głębokość: 25 mm

• Średnica wewnętrzna wlotu powietrza: 80 mm

• Długość przewodu zasilającego: 175 mm (zakończony fabryczną wtyczką rastrową)

• Kompatybilne serie płyt: Slim-Fit, SenseBoil (seria 600/700), SenseFry, SensePro, FlexiBridge, MultipleBridge, Pure, Bridge, SaphirMatt SE, Domino, 6000 Flex, 700, 800

• Przeznaczenie: Płyty indukcyjne do zabudowy Electrolux, AEG, Ikea, Zanussi, Faure, Smeg, Progress, Juno, Rex, Rosenlew, Zanker, Arthur Martin

Główne cechy i korzyści techniczne:

• Precyzyjne chłodzenie elektroniki mocy: Efektywnie odprowadza ciepło z radiatorów sekcji falowników i tranzystorów IGBT, zapobiegając ich uszkodzeniu w trybie PowerBoost lub podczas jednoczesnego gotowania na wielu polach.

• Geometria Slim-Fit (25 mm grubości): Płaska konstrukcja wentylatora idealnie mieści się w płytach o zredukowanej głębokości montażowej, pozwalających na montaż płyty w cienkich blatach kuchennych (nawet od 12 mm bez szuflady pod spodem lub 28 mm nad piekarnikiem).

• Niski poziom hałasu i wysoka wydajność przepływu: Wyważony wirnik zoptymalizowano aerodynamicznie pod kątem cichej pracy i płynnej modulacji obrotów w zależności od temperatury czujników NTC.

• Fabryczna wtyczka typu Plug & Play: Przewód o długości 175 mm z fabryczną kostką umożliwia bezpośrednie wpięcie do płyty głównej bez konieczności lutowania czy modyfikacji wiązki.

Lista kompatybilnych marek i modeli płyt indukcyjnych:

Wentylator 140061345025 jest montowany w szerokiej gamie płyt indukcyjnych poniższych marek:

• Electrolux (serie Slim-Fit, SenseBoil, SenseFry, Bridge, FlexiBridge):

  • BIT60333CL, BIT60336BK, BIV63340BK

  • CIL61443C, CIL63443, CIL83441, CIL83443, CIR60430, CIR60430CB, CIR60433

  • CIS62344, CIS62449W, CIS62450, CIS62450FW, CIS64383

  • CIT60330BK, CIT60331CK, CIT60336CK, CIT60336IK, CIT60336, CIT60430, CIT60430CB, CIT60433, CIT60433CT, CIT60443C, CIT61443, CIT81443

  • CIV60334, CIV60344, CIV60344CW, CIV63340BK, CIV63344, CIV634, CIV63443CT, CIV63449CT, CIV644, CIV64453, CIV65344, CIV654, CIV65440BK, CIV83443CT

  • DIT60331BK, DIT60333CL, DIT60336BK, DIT60342CS, DIV63340BK, DIV6747C

  • DMGL8312AO, DMGL8322UO, DMGL8362AO, DMGL8372UO, DML5815AO, DML5825UO, DMSL8330AO, DMSL8335UO, DMSL8340AO, DMSL8350UO

  • ECC63410CB, ECC63410CT, ECC83410CK, ECC83410CT, ECC8344, ECC83443CZ, ECC84423CB, ECC8549

  • EH506BFB, EH508BFB, EH60KB5MC, EH60KB6BF, EH60KB6BSC, EH60KB6CSC, EH60KI2NC, EH60KI2SN, EH60KI3NC, EH60KI5MC, EH65KI3PC, EH80KB5MC, EH80KB6BF, EH80KB6BSC, EH80KB7CSC

  • EHH7000F, EHH70KB6S, EHH80KB6C, EHH80KB7SC, EHH80KB9FC, EHH80KX9PC, EHI3251BC, EHI6322BF, EHI6323BF, EHI644BF, EHI6451BC, EHI6454BF, EHI7266BF, EHI8000F, EHI8264BF, EHI9000F, EHIT627XA

  • EIF61342, EIF61343, EIL61434C, EIL63443, EIL63443BW, EIL83443, EIL83443BW

  • EIP6446, EIP7346, EIP8146, EIP8146I, EIP8546

  • EIS6134, EIS6149, EIS62341, EIS62344, EIS62356, EIS62356IZ, EIS624, EIS62441, EIS62443, EIS62449, EIS62449C, EIS62449W, EIS62450, EIS62451C, EIS62453, EIS62453IT, EIS62453IZ, EIS64383, EIS6448, EIS6648, EIS67356, EIS67356IZ, EIS67386, EIS67453, EIS67483, EIS6949, EIS74041, EIS7548, EIS77453, EIS8134, EIS824, EIS82441, EIS82449, EIS82449C, EIS82453, EIS82453IT, EIS82453IZ, EIS82550, EIS84041, EIS84486, EIS8648, EIS86483, EIS87453, EIS87453IZ, EIS87553, EIS87553IZ, EIS87583, EIS8959

  • EIT60336CK, EIT60336CT, EIT60342, EIT60433CL, EIT60433CT, EIT60443X, EIT61336, EIT61336CB, EIT61336CT, EIT61346, EIT614, EIT61443B, EIT814, EIT81443, EIT815, EIT913

  • EIV633, EIV63341BK, EIV63342CS, EIV63342CW, EIV63343, EIV63343BK, EIV63344, EIV63346CT, EIV63346X, EIV634, EIV6340X, EIV63440BS, EIV63440BW, EIV63443, EIV63443BW, EIV63443CT, EIV63443CZ, EIV63443X, EIV63449CT, EIV634I, EIV644, EIV64440BS, EIV64440CW, EIV64440, EIV64453, EIV653, EIV65343, EIV65344, EIV65346X, EIV65356, EIV654, EIV65443, EIV66453I, EIV73342, EIV734, EIV73441, EIV7348S, EIV744, EIV83440CW, EIV83443BW, EIV83443CT, EIV83443, EIV83446, EIV835, EIV84550, EIV8457, EIV854, EIV85443, EIV85446, EIV85453, EIV85456, EIV87671, EIV87675, EIV94550, EIV9467, EIV955, EIV95550

  • HHB630FNK, HHB632FNK, HHB650FBK, HHB650MF, HHB660BMF, HHB660BSC, HHB660CSC, HHB830FNK, HHB850FBK, HHB860BMF, HHB860BSC, HHB870CSC, HHF650FBK, HHF850FBK, HHF850MC, HHHB6T0MC, HHHB760S, HHHB860FMC, HHHB865C, HHHB8T0C, HHHB8T0MC, HHHX890PMC, HHHX8T0CSC, HHI650MC, HHKB860S, HHKB870S, HHKF870S, HHOB6T0C, HHOB760S, HHOB860C, HHOB860FMC, HHOB860S, HHOB862S, HHOB865S, HHOB870S, HHOB875S, HHOB8T0C, HHOB8T0MC, HHOB8T5MC, HHOF875S, HHOF8T0C, HHP670FNK, HHP870FNK, HHX650FNK, HHX850FNK, HHX860MFK

  • HKA880MF, HKB650BMF, HKB670MF, HKB770MF, HKB850BMF, HKI650NF, HKK670MF, HKK770MF, HKK870MF, HKK870MI

  • HOB650MC, HOB654F, HOB655MC, HOB655NF, HOB660BMF, HOB660BSC, HOB690FMF, HOB690PMF, HOB750MF, HOB750MI, HOB8000, HOB850MF, HOB855MC, HOB855NF, HOB860BMF, HOB860BSC, HOB880MF, HOB890CMF, HOB890FMF, HOB890PMF, HOB9000, HOB980MF

  • HOF650BMF, HOF650FMF, HOF8000, HOF850BMF, HOF850FMF, HOF9000

  • HOI630MF, HOI630MX, HOI630NF, HOI630PF, HOI650MF, HOI650MI, HOP670MF, HOP770MF, HOP870MF, HOX650MF, HOX660MF, HOX750MF, HOX760MF, HOX850MF, HOX860MF, HOX890PMC, HOX950MF, HOX950NF, HOX970NF

  • KCC63410CB, KCC63410CT, KCC73443CK, KCC73443CZ, KCC73443, KCC81410CK, KCC83410CK, KCC83410CT, KCC8344, KCC83443, KCC83443CK, KCC83443CZ, KCC83480I, KCC84440, KCC84450, KCC84450CK, KCC84450CZ, KCC84453CK, KCC85450, KCD73443, KCD83443, KCD83443CK, KCD84453CK

  • KIS62443, KIS62449, KIS62453, KIS62453I, KIS62453IZ, KIS67453IT, KIS67453IZ, KIS82449, KIS82453I, KIS82453IZ, KIS87553IT, KIS8759, KIS97550, KIS97550BZ, KIT60336B, KIT60336C, KIT60336CT, KIT61336, KIT61440CT, KIT81440CT

  • KIV63443CT, KIV63449IT, KIV634I, KIV644, KIV64440CT, KIV64443, KIV6446, KIV64460X, KIV64463, KIV64463I, KIV834, KIV83443CT, KIV8346, KIV84550I

  • LIL60336, LIL61336, LIL61336C, LIL61424C, LIL61433, LIL61434C, LIL61443BW, LIL61443C, LIL63346, LIL63441, LIL63443, LIL83441, LIL83443

  • LIR60430, LIR60430BW, LIR60433, LIR60433B, LIS62341, LIS62351, LIS62443, LIS824

  • LIT6033, LIT60331BK, LIT60333CK, LIT60336, LIT60336C, LIT60336CK, LIT60336CS, LIT60336IK, LIT60342, LIT60342CS, LIT60342CW, LIT60346, LIT6043, LIT60430, LIT60430BW, LIT60430X, LIT60433, LIT60433B, LIT60433M, LIT60433X, LIT60443BW, LIT60443C, LIT6340CK, LIT6346M, LIT8140M, LIT81443

  • LIV633, LIV63332, LIV63334, LIV63340CK, LIV63344, LIV63346CT, LIV63346X, LIV6343, LIV63430BW, LIV63431BK, LIV63431BW, LIV63443, LIV63443C, LIV64440CB, LIV834, LIV834I

• AEG:

  • CCE84543CB, CCE84543FB, CCE84543XB, CCE8454SCB, CCE84751CB, CCE84751FB, CCE84751XB, CCE8475SCB, CCE8475SFB, CCE84773CB, CCE84779CB, CCE84779FB, CCE84779XB, CCE8477SCB, CCK84543CB, CCK84751CB, CCS84543CB, CCS84751CB, CCS84779CB, CD8430K, CD8454K, CD8454X, CD8460IB, CDE84543CB, CDE84543FB, CDE84751CB, CDE84751FB, CDE8475SCB, CDE84773CB, CDE84779CB, CDE84779FB, CDE84779XB

  • IAE63421CB, IAE63421FB, IAE63431FB, IAE63842FB, IAE63850FB, IAE63851IB, IAE64411FB, IAE64411XB, IAE64413XB, IAE64421FB, IAE64423FB, IAE6442SFB, IAE64431FB, IAE64433IB, IAE64433XB, IAE64443FB, IAE64841FB, IAE64843FB, IAE64850FB, IAE64851FB, IAE64851XB, IAE64853FB, IAE64881FB, IAE74421FB, IAE7442SFB, IAE74840FB, IAE74841FB, IAE84411FB, IAE84411XB, IAE84421FB, IAE84421XB, IAE84423FB, IAE8442SFB, IAE84431FB, IAE84431XB, IAE84433XB, IAE8446EXB, IAE84845FB, IAE84845XB, IAE8484SFB, IAE84850FB, IAE84851FB, IAE84851IB, IAE84851XB, IAE84853FB, IAE84881FB, IAE84881IB, IAE84881XB, IAE84883FB, IAE8488SFB

  • IKB63300FW, IKB63301CB, IKB63301FB, IKB63301XB, IKB63302CB, IKB63302FB, IKB6330SFB, IKB63341FB, IKB63401CB, IKB63402FB, IKB63405FB, IKB6340SFB, IKB63435FB, IKB63441FB, IKB64301CB, IKB64301FB, IKB64301XB, IKB64303FB, IKB64303XB, IKB6430AXB, IKB6430SFB, IKB64311FB, IKB64311XB, IKB6431AXB, IKB64341FB, IKB64401FB, IKB64401XB, IKB6440HFB, IKB64410FB, IKB64411FB, IKB64411IB, IKB64411XB, IKB64413FB, IKB64413IB, IKB64431CB, IKB64431FB, IKB64431IB, IKB64431XB, IKB64433FB, IKB64433IB, IKB64441FB, IKB64441XB, IKB64443IB, IKB64443XB, IKB6444SXB, IKB84401FB, IKB84401XB, IKB84405FB, IKB8440SFB, IKB84431FB, IKB84431IB, IKB84431XB, IKB84433FB, IKB84433XB, IKB8443AXB, IKB8443SFB, IKB84443IB, IKB84443XB

  • IKE41600KB, IKE42600KB, IKE42640KB, IKE63401CB, IKE63440FB, IKE63441CB, IKE63441FB, IKE63441XB, IKE63443FB, IKE63471FB, IKE64441CB, IKE64441FB, IKE64441IB, IKE64441XB, IKE64443FB, IKE64443FW, IKE64450FB, IKE64450IB, IKE64450XB, IKE64453FB, IKE64453IB, IKE64453XB, IKE6445AXB, IKE6445SFB, IKE6445SIB, IKE64471FB, IKE64471IB, IKE64471XB, IKE64473FB, IKE64473IB, IKE64473XB, IKE64476FB, IKE6447AXB, IKE6447SFB, IKE64651FB, IKE64651XB, IKE64683FB, IKE74440CB, IKE74441FB, IKE74441IB, IKE74441XB, IKE74451FB, IKE74451IB, IKE74451XB, IKE7445SFB, IKE74470FB, IKE74471FB, IKE74471IB, IKE74471XB, IKE84441FB, IKE84441XB, IKE84443FB, IKE84443FW, IKE84443IB, IKE84445FB, IKE84445IB, IKE84445XB, IKE8444AXB, IKE8444SXB, IKE84471FB, IKE84471IB, IKE84471XB, IKE84473FB, IKE84475FB, IKE85431FB, IKE8543HFB, IKE8543SFB, IKE85441FB, IKE85441IB, IKE85441XB, IKE85451IB, IKE85451XB, IKE85471FB, IKE85471IB, IKE85471XB, IKE85473FB, IKE85473FW, IKE8547AXB, IKE8547SXB, IKE85651FB, IKE85651IB, IKE85651XB, IKE85654IB, IKE85654XB, IKE8565SFB, IKE85751FB, IKE85753FB, IKE85753IB, IKE8575HFB, IKE86683FB, IKE86683XB, IKE86688FB, IKE95454FB, IKE95454IB, IKE95454XB, IKE9545AXB, IKE95471FB, IKE95471XB, IKE95474FB, IKE95474IB, IKE95474XB, IKE9547SFB, IKE95751FB, IKE95753FB, IKE95771FB, IKE96654FB, IKE96654IB, IKE96654XB

  • IKK63302FB, IKK64401CB, IKK6440SCB, IKK64441IB, IKK64441XB, IKK64443IB, IKK64540FB, IKK64540XB, IKK64681FB, IKK64683FB, IKK74540FB, IKK84401CB, IKK84443FB, IKK84471IB, IKK84471XB, IKK84540FB, IKK84540IB, IKK84540XB, IKK86681FB, IKK86683FB, IKK86688IB, IKK86688XB, IKK8668SFB, IKK93431FB

• Ikea:

  • BLIXTSNABB (004.678.33, 204.678.32, 604.678.30, 804.678.34)

  • HÖGKLASSIG (004.678.28, 404.678.26, 804.678.29)

  • MÄSTERLIG (802.228.27)

  • MATMÄSSIG (104.670.93, 104.672.67, 404.672.42, 505.082.99, 505.083.03, 705.083.02, 804.672.40, 905.083.01, 905.136.04)

• Zanussi:

  • IPZ6443KC, IPZ6450KC, IPZS6452KC, ZC84L11C, ZC84L11X, ZIAN644K, ZIAN844K, ZICK845K

  • ZID6470CB, ZID6470XB, ZIF6471CB, ZIF6471XB, ZIF8471CB, ZIF8471XB, ZIFN633K, ZIFN644K, ZIFN644X, ZIFN844K, ZIFN844X

  • ZIL6340CB, ZIL6370CB, ZIL6470CB, ZIL6470XB, ZIL8470CB, ZIL8470XB, ZILN633K, ZILN646K, ZILN646X

  • ZIT6360BB, ZIT6360CB, ZIT6360CBL, ZIT6375CB, ZIT6460BB, ZIT6460CB, ZIT6460XB, ZIT6470CB, ZIT8470CB, ZIT8470SK, ZIT8470XB, ZITN633K, ZITN633X, ZITN634K, ZITN643K, ZITN643X, ZITN644K, ZITN844K, ZITN844X, ZITS844K, ZITX633K, ZITX643K, ZM6233IOK

• Smeg, Faure, Progress, Juno, Rex, Rosenlew, Zanker, Arthur Martin:

  • Kompatybilne ze wszystkimi modelami wymienionymi w fabrycznej karcie serwisowej producenta.

Porada techniczna – Diagnostyka uszkodzeń wentylatora 140061345025, kody błędów i montaż

Układ aktywnego chłodzenia jest newralgicznym podzespołem płyty indukcyjnej. Jego nieprawidłowa praca bezpośrednio zagraża drogiemu modułowi mocy (falownikowi).

Objawy awarii wentylatora:

1. Płyta samoczynnie wyłącza się podczas gotowania: Po kilku lub kilkunastu minutach intensywnej pracy płyta odcina zasilanie pól grzewczych, redukuje moc (throttling termiczny) lub wyświetla błąd przegrzania (najczęściej kod E6 lub E8, zależnie od generacji elektroniki).

2. Głośna praca, buczenie lub terkot: Zatarte łożysko ślizgowe wirnika generuje wibracje, buczenie lub świst słyszalny z szafki pod płytą.

3. Całkowity brak reakcji chłodzenia: Wentylator nie załącza się w ogóle po włączeniu pól indukcyjnych, co powoduje niemal natychmiastowe zabezpieczenie termiczne czujników NTC.

Wskazówki serwisowe i montaż:

• Bezpieczeństwo elektryczne: Przed przystąpieniem do demontażu płyty bezwzględnie wyłącz zasilanie trójfazowe / bezpiecznik w rozdzielnicy domowej.

• Weryfikacja kanałów wentylacyjnych: Przy wymianie wentylatora zawsze skontroluj dolne i przednie szczeliny wentylacyjne mebli kuchennych. Zablokowany wylot powietrza lub brak szczeliny wentylacyjnej w szafce kuchennej jest główną przyczyną przedwczesnego zatarcia silnika wentylatora.

• Usuwanie kurzu z radiatora: Przed zamontowaniem nowego wentylatora przedmuchaj sprężonym powietrzem żebra aluminiowego radiatora – zbite kołtuny kurzu drastycznie zmniejszają wydajność wymiany ciepła, wymuszając ciągłą pracę wentylatora na maksymalnych obrotach.
