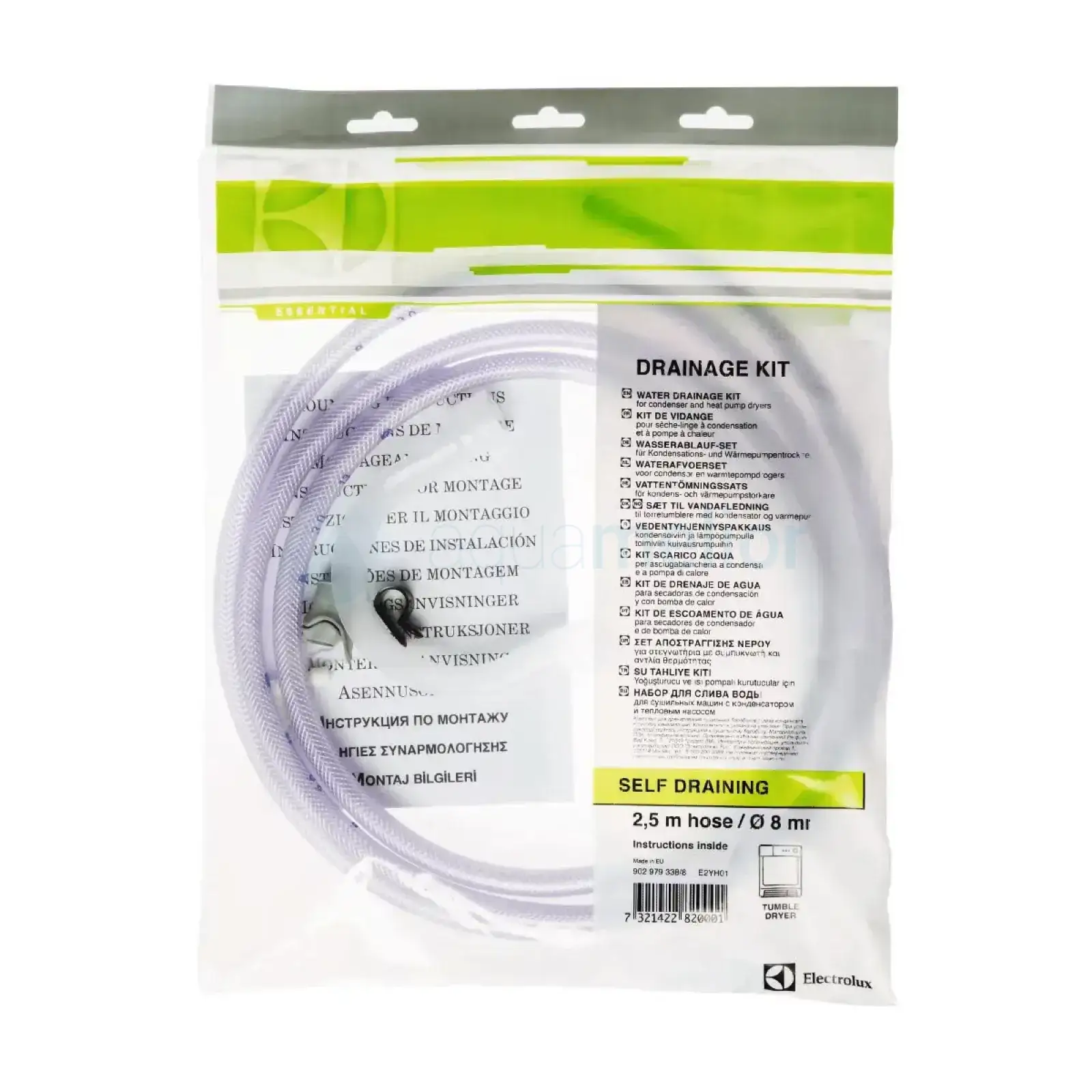

Electrolux E2YH01 Zestaw wąż odpływowy 2,5 m do suszarki kondensacyjnej

Oryginalny zestaw do bezpośredniego odprowadzania skroplin (wąż odpływowy ze złączkami) do suszarek bębnowych kondensacyjnych oraz z pompą ciepła marek Electrolux, AEG, Zanussi, Bosch i Siemens o numerze katalogowym OEM: E2YH01 (zastępuje kody fabryczne: 1251225106, 9029781961, 9160931565). Kompletny pakiet instalacyjny pozwalający na podłączenie suszarki bezpośrednio do syfonu kanalizacyjnego, rury odpływowej lub umywalki/zlewu, całkowicie eliminując konieczność ręcznego opróżniania szuflady na wodę po każdym cyklu suszenia. Zestaw zapobiega samoczynnemu zatrzymywaniu programu w trakcie pracy z powodu przepełnienia pojemnika na skropliny. Zestaw jest dedykowany do urządzeń, w których zbiornik kondensatu umieszczony jest w górnej części obudowy. Elastyczny przewód o długości 2,5 m oraz dołączone akcesoria montażowe zapewniają pełną szczelność i bezpieczne odprowadzanie wody bez ryzyka zalania.

Specyfikacja techniczna produktu:

• Producent: Electrolux (część oryginalna OEM)

• Oznaczenie katalogowe OEM: E2YH01

• Kody zastępowane / alternatywne: 1251225106, 9029781961, 9160931565

• Typ akcesorium: Zestaw bezpośredniego odpływu kondensatu (Direct Drain Hose Kit)

• Długość węża: 2,5 m (250 cm)

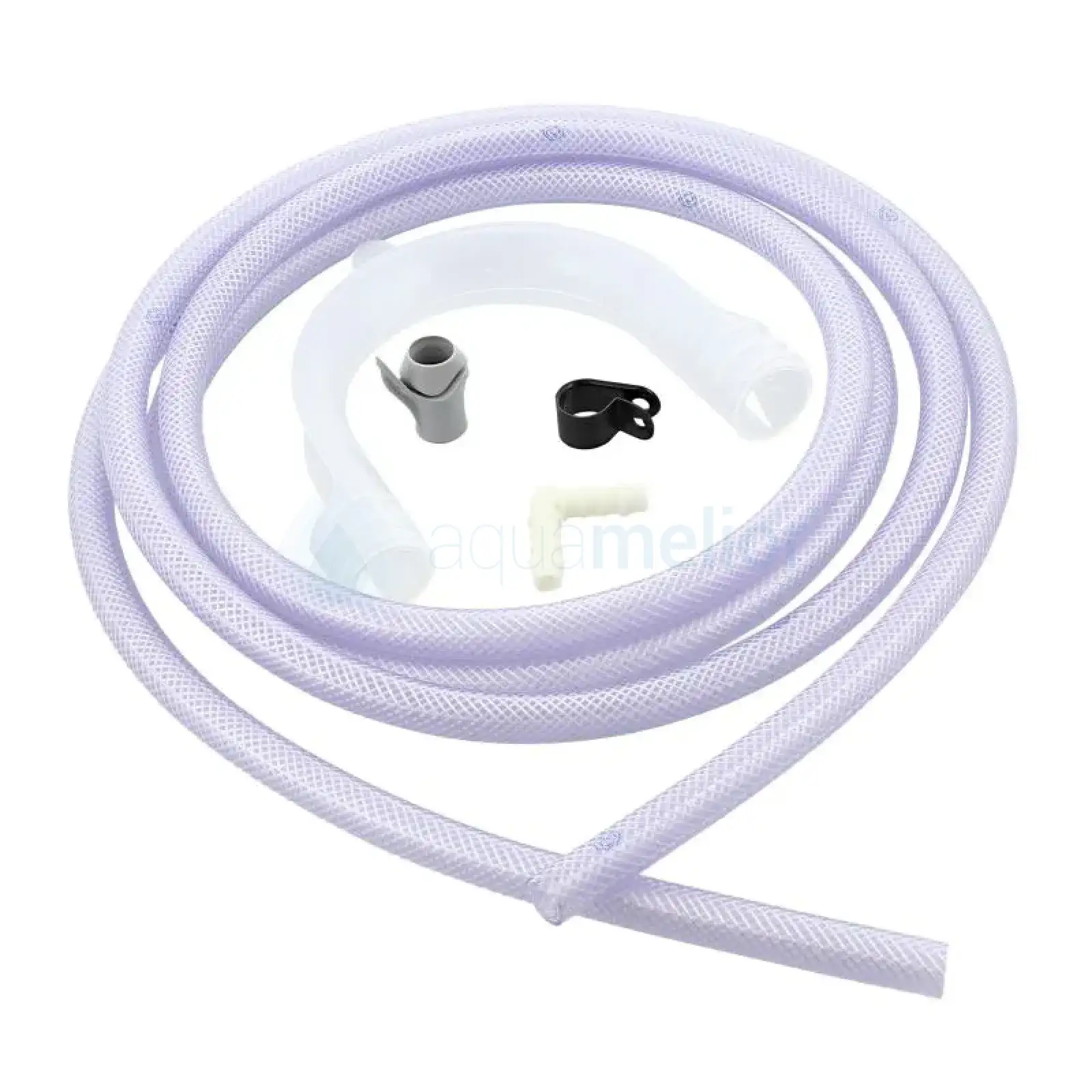

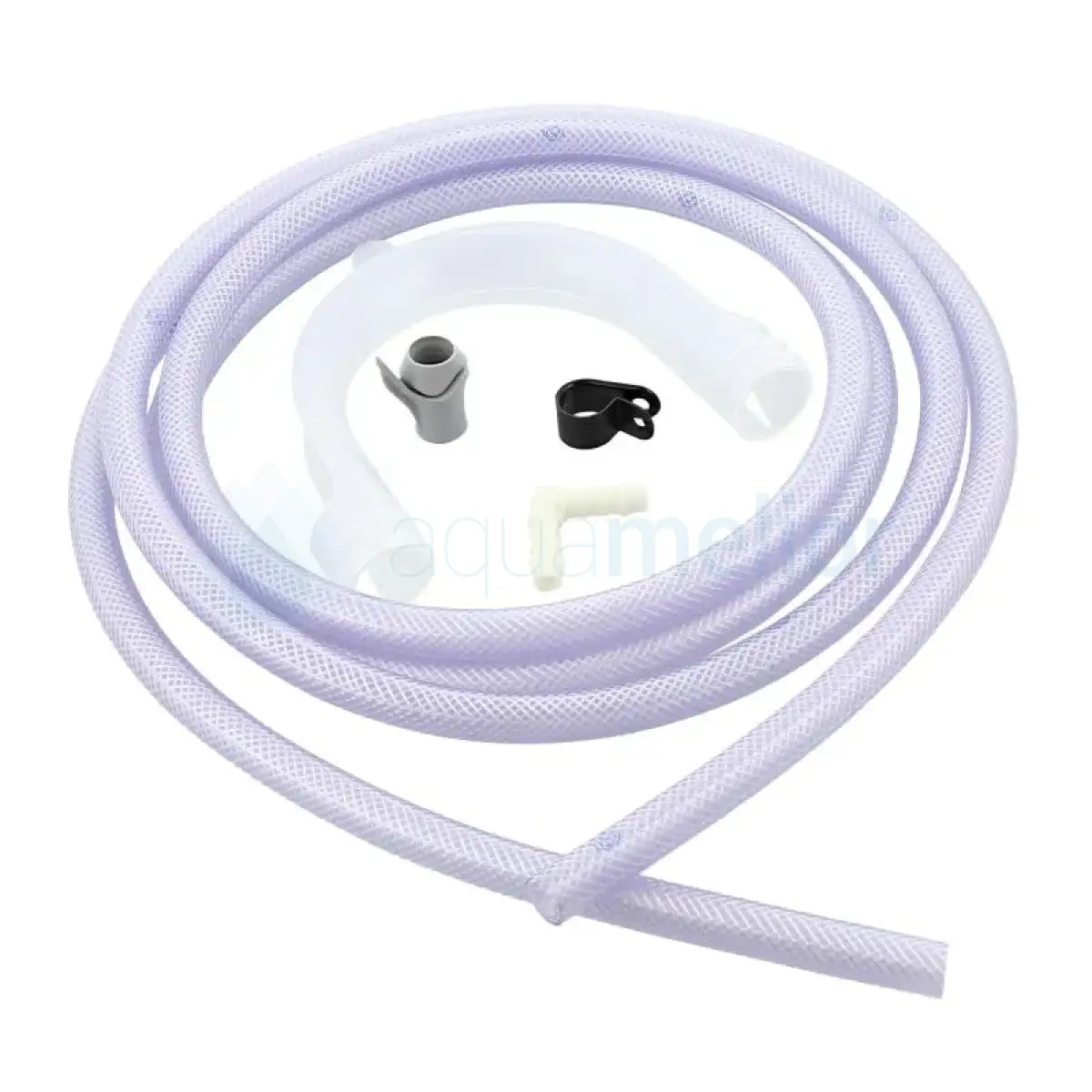

• Zawartość zestawu montażowego:

  • 1x elastyczny wąż odpływowy 2,5 m

  • 1x łącznik kątowy 90°

  • 1x profilowane kolanko prowadzące (łuk z tworzywa do zawieszenia na krawędzi zlewu/wanny)

  • 1x plastikowy wspornik ścienny

  • 1x nylonowa opaska zaciskowa

  • 1x dedykowana uszczelka

• Kompatybilność techniczna: Suszarki kondensacyjne oraz suszarki z pompą ciepła wyposażone w zbiornik na wodę umieszczony w górnej części urządzenia (szuflada na kondensat)

Główne cechy i korzyści techniczne:

• W pełni automatyczne odprowadzanie wody: Kondensat trafia prosto do kanalizacji – zapomnij o regularnym, ręcznym wylewaniu ciężkiej szuflady z wodą.

• Ciągłość cyklu bez przestojów: Suszarka nie przerwie pracy w połowie programu z powodu komunikatu o pełnym zbiorniku.

• Kompletny zestaw instalacyjny: Opakowanie zawiera wszystkie niezbędne elementy: łącznik kątowy 90°, uszczelkę, opaskę zaciskową oraz łuk profilujący.

• Optymalna długość 2,5 m: Umożliwia swobodne podłączenie do oddalonego syfonu pod umywalką lub wspólnego odpływu z pralką.

• Wysoka elastyczność i odporność: Wąż wykonany z tworzywa odpornego na załamania, zgniecenia oraz stały kontakt z ciepłą wodą i resztkami detergentów.

Uproszczona lista kompatybilnych marek i platform urządzeń:

Wskazówka: Aby szybko odnaleźć swój model, wciśnij skrót Ctrl + F (lub Cmd + F na Macu) i wpisz oznaczenie z tabliczki znamionowej suszarki (np. EW8H, T8DE, WQG, WTR, WT45).

• Electrolux:

  • Serie PerfectCare (700, 800, 900): serie EW6C, EW7D, EW8D, EW8H, EW9D, EW9H (m.in. EW8H258BP, EW8H358SP, EW8H458WP, EW9H188SPC, EW9H378S)

  • Serie EDH (pompa ciepła): m.in. EDH3386, EDH3487, EDH3497, EDH3674, EDH3684, EDH3686, EDH3786, EDH3887, EDH3897, EDH3988, EDH8000, EDH9000

  • Serie EDC / EDP (kondensacyjne): m.in. EDC2075, EDC2086, EDC2089, EDC67555, EDC77550, EDC78550, EDP2074

• AEG:

  • Serie AbsoluteCare & SensiDry (7000, 8000, 9000): serie T7DB, T7DE, T8DB, T8DE, T8DS, T9DB, T9DE, T9DS, TR7, TR8, TR9 (m.in. T8DEC68S, T8DEE842, T8DBG48S, T8DBE841, T9DEC87S)

  • Tradycyjne serie T (kondensacyjne i z pompą ciepła): m.in. T65270, T65370, T75370, T75470, T76385, T76480, T76785, T86580, T86590, T87680, T88595

• Bosch:

  • Serie WQG: m.in. WQG1417EPL, WQG233DEPL, WQG233DRPL, WQG2410EPL, WQG241AKPL

  • Serie WTH (Serie 4): m.in. WTH83000, WTH85200, WTH8529EPL, WTH85V0EPL, WTH85V0KPL, WTH85V0SPL

  • Serie WTR (Serie 6): m.in. WTR85V5EPL, WTR85V5KPL, WTR85V5SPL, WTR87TE0PL, WTR87TW0PL, WTR88T00

  • Serie WTG / WTN / WTS / WTB / WTE: m.in. WTG86400, WTN83200, WTN85200, WTN86201PL, WTS86515PL

• Siemens:

  • Serie iQ300 oraz iQ500: m.in. WQ33G2CXPL, WQ43G2CNPL, WT43H, WT43N, WT43RV, WT45H (WT45HV0EPL), WT45N, WT45R, WT45RV, WT46G, WT47R (WT47RTE0PL), WT48RT

• Zanussi & Faure:

  • Zanussi: serie ZDC, ZDH, ZDP, ZTE, ZTH (m.in. ZDC8203, ZDH8333, ZTH488)

  • Faure: FDH7332PZ

• Pozostałe marki koncernowe:

  • Balay (serie 3SC), Constructa (serie CWK), Pitsos (WTP), Rex (serie RDH), Novamatic (seria TW), Zoppas (serie PTH).

Porada techniczna – Zasada działania górnego zbiornika i instrukcja montażu zestawu E2YH01

Podłączenie bezpośredniego odpływu to najwygodniejszy sposób eksploatacji suszarki, wymaga jednak zachowania prawidłowej kolejności montażu.

Dlaczego zestaw pasuje tylko do suszarek z górnym zbiornikiem?W suszarkach kondensacyjnych woda z procesu suszenia gromadzi się na dnie urządzenia, skąd mała pompka skroplin tłoczy ją fabrycznym wężykiem do górnej szuflady. Zestaw E2YH01 wykorzystuje ten sam układ pompujący – odłączamy końcówkę wężyka prowadzącą do szuflady i przekierowujemy strumień wody bezpośrednio na zewnątrz, do węża odpływowego. W urządzeniach z dolnym zbiornikiem kasetowym układ hydrauliczny ma inną konstrukcję i nie pozwala na montaż tego typu zestawu.

Instrukcja montażu krok po kroku:

1. Dostęp do tylnej ściany: Odłącz suszarkę od prądu i odsuń ją od ściany.

2. Lokalizacja fabrycznego wężyka: W górnej lub dolnej części tylnej obudowy zlokalizuj mały gumowy wężyk, który wchodzi do króćca odprowadzającego wodę do górnej szuflady.

3. Przełożenie obiegu: Zsuń ostrożnie fabryczny wężyk z króćca szuflady. Za pomocą dołączonego łącznika kątowego 90° lub bezpośredniego złącza połącz go z nowym wężem 2,5 m z zestawu E2YH01.

4. Zabezpieczenie połączenia: Na łączenie załóż nylonową opaskę zaciskową i zaciśnij ją mocno, aby ciśnienie generowane przez pompkę skroplin nie zsunęło węża.

5. Odprowadzenie do kanalizacji:

   • Do syfonu: Wprowadź końcówkę węża do dedykowanego króćca syfonu pod zlewem/pralką i zabezpiecz opaską.

   • Do zlewu / wanny: Użyj plastikowego łuku prowadzącego (kolanka), aby zawiesić wąż stabilnie na krawędzi ceramiki.

   • Ważna uwaga: Wąż nie powinien być prowadzony wyżej niż 100 cm nad poziomem podłogi, aby nie przeciążać fabrycznej pompki skroplin suszarki.
