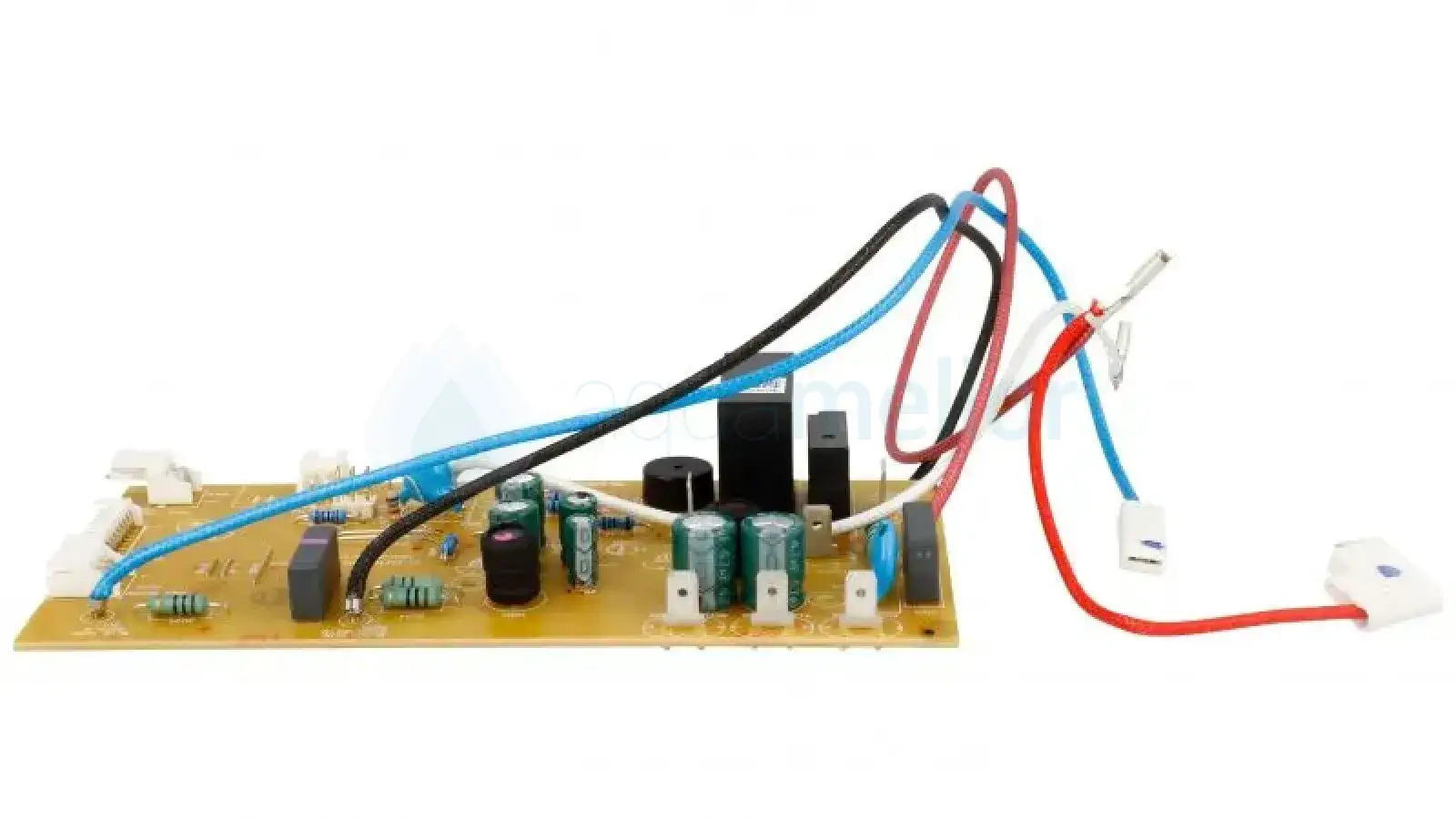

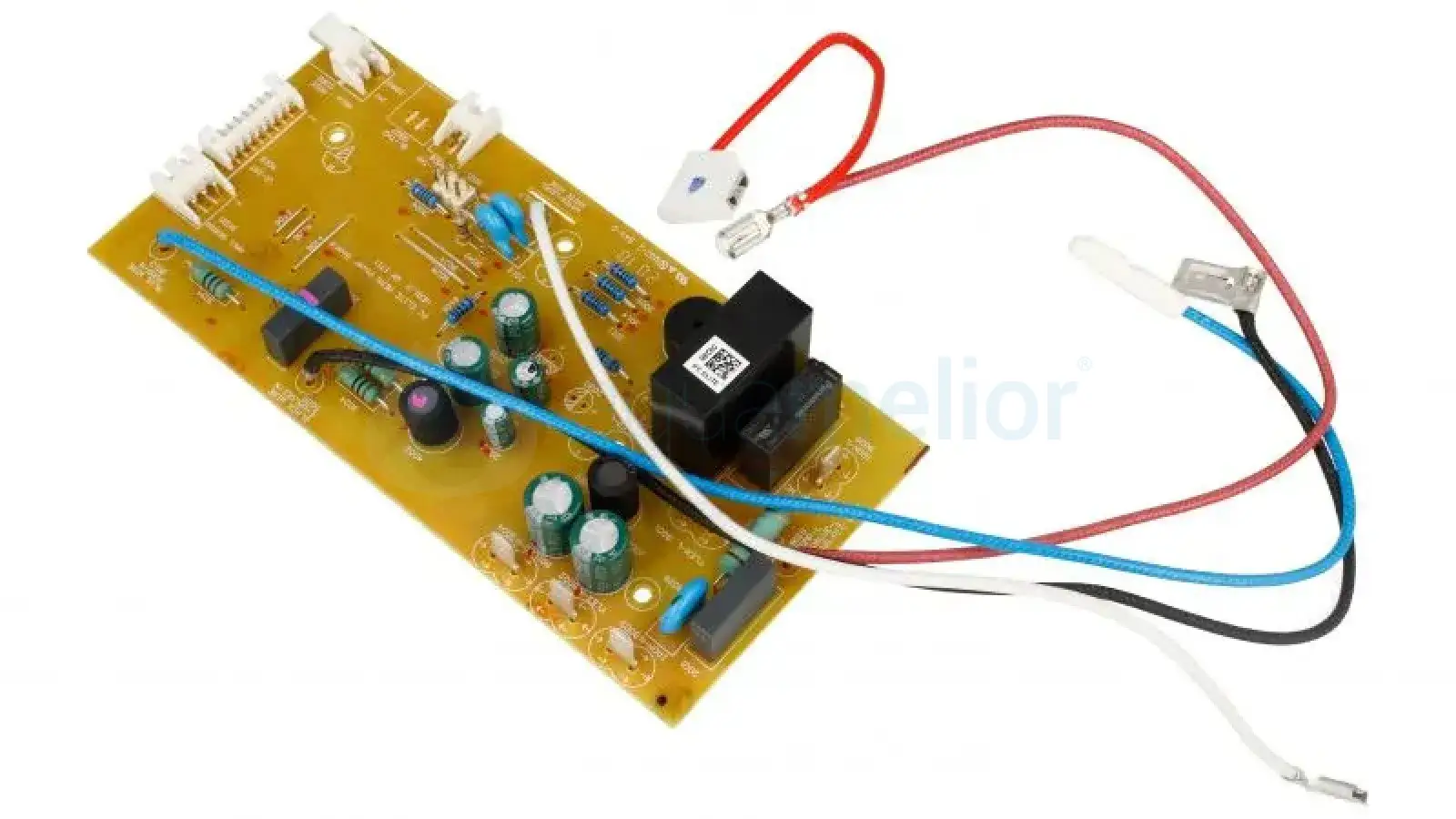

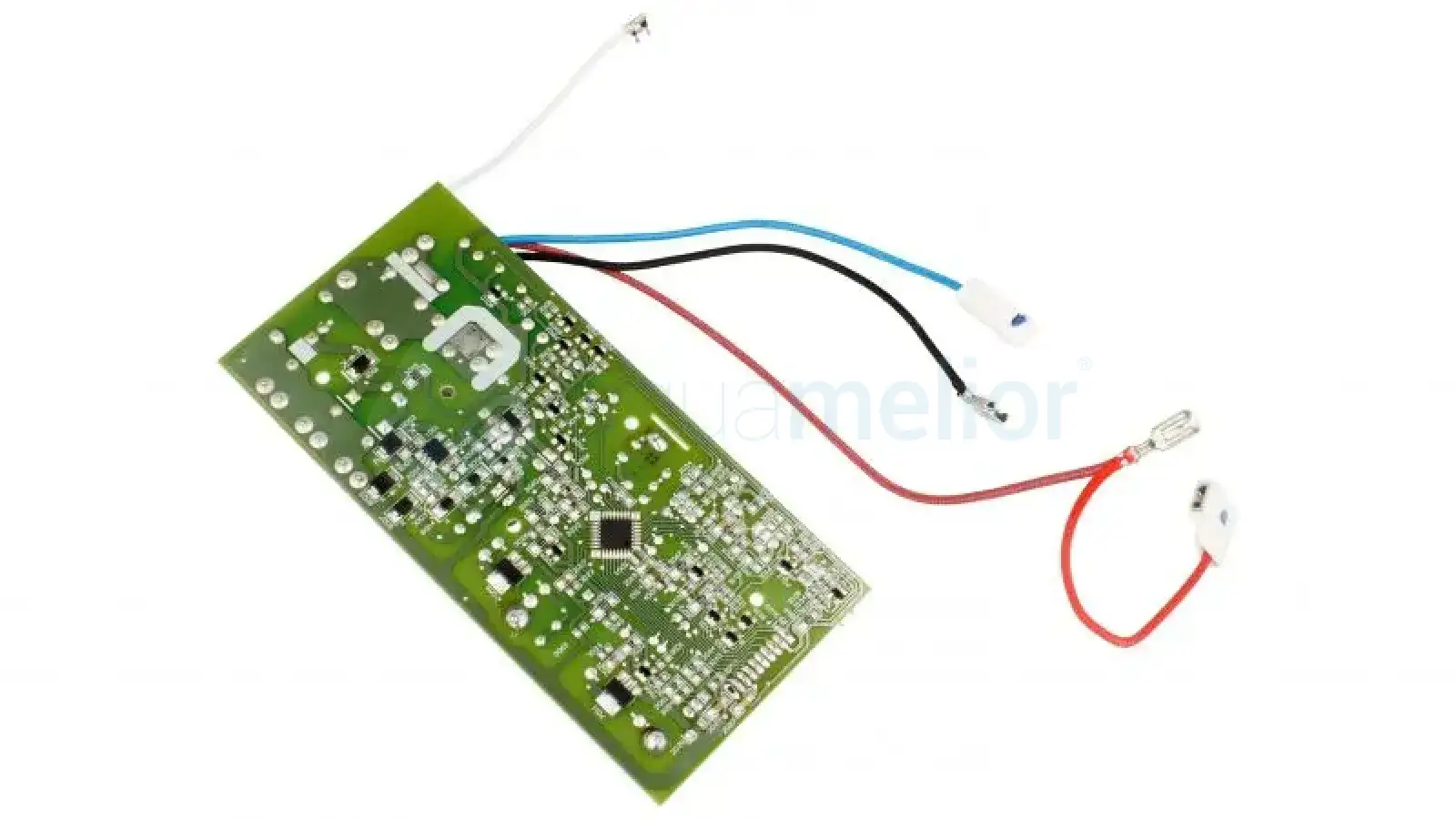

Philips 423902277441 Moduł sterujący do generatora pary

Oryginalna płytka elektroniki (moduł sterujący PCB) Philips o numerze katalogowym 423902277441, przeznaczona do flagowych generatorów pary z serii PerfectCare Elite Plus oraz Elite Advanced. Komponent odpowiada za cyfrowe zarządzanie pracą podzespołów w najwyższych modelach stacji parowych, obsługując m.in. Zaawansowane czujniki ruchu, automatyczne dawkowanie pary pod wysokim ciśnieniem, element grzejny bojlera oraz pompy zasilające. Wymiana spalonego lub wadliwego modułu przywraca pełną funkcjonalność stacji oraz reaktywuje układy automatyki i ochrony termicznej.

Specyfikacja techniczna produktu:

• Producent: Philips

• Kod produktu: 423902277441 (4239 022 77441)

• Typ części: Moduł sterujący / elektronika główna PCB (część oryginalna OEM)

• Przeznaczenie: Stacje parowe z serii PerfectCare Elite Plus / Advanced (seria GC966x – GC969x)

• Funkcje sterujące: Obsługa automatycznego wyzwalania pary (czujnik DynamiQ), kontrola wysokiego ciśnienia bojlera, sterowanie cewką elektrozaworu, monitoring temperatury

• Stan: Nowy, fabryczny podzespół elektroniczny

Główne cechy i korzyści techniczne:

• Dostosowanie do technologii DynamiQ: Dedykowany układ scalony współpracuje z czujnikami ruchu w żelazku, automatycznie podając parę podczas przesuwania stopy i zatrzymując jej wypływ po zatrzymaniu.

• Precyzyjne zarządzanie wysokim ciśnieniem: Moduł przystosowano do pracy z układami generującymi ciśnienie do 8 barów, co wymaga precyzyjnego odczytu danych z czujników ciśnienia i temperatury.

• Ochrona przed zwarciami i przeciążeniem: Zintegrowane układy zabezpieczające chronią płytkę przed wahaniami napięcia w sieci elektrycznej oraz przegrzaniem grzałki bojlera.

Lista kompatybilnych modeli generatorów pary Philips:

Moduł sterujący 423902277441 przeznaczony jest wyłącznie do urządzeń Philips z wyższych serii PerfectCare Elite Plus oraz PerfectCare Elite Advanced:

• Philips PerfectCare Elite Plus (seria GC966x): GC9660, GC9660/20, GC9665, GC9665/30, GC9666

• Philips PerfectCare Elite Plus (seria GC967x): GC9670, GC9670/50, GC9671, GC9675

• Philips PerfectCare Elite Plus (seria GC968x): GC9680, GC9681, GC9682, GC9682/80, GC9683, GC9685

• Philips PerfectCare Elite Plus (seria GC969x): GC9690, GC9690/80

Porada techniczna – Przyczyny uszkodzenia płytki sterującej w serii PerfectCare Elite Plus

W stacjach parowych o wysoki ciśnieniu parowania najczęstszą przyczyną uszkodzenia elektroniki 423902277441 jest przebicie elektryczne cewki elektrozaworu lub nieszczelność wewnętrznych przewodów ciśnieniowych.

Rozwiązanie: Przed montażem nowej płytki PCB zmierz oporność cewki elektrozaworu oraz upewnij się, że wewnątrz obudowy stacji nie ma śladów zacieków wody ani białego osadu z kamienia. Montaż nowego modułu w urządzeniu ze zwartą cewką spowoduje natychmiastowe przepalenie tranzystorów sterujących na nowej płytce.

Wskazówka eksploatacyjna: Podczas podłączania styków do nowego modułu upewnij się, że wszystkie wtyczki wiązki przewodów zostały wsunięte w gniazda do zatrzasku. Poluzowane złącze na linii zasilania pompy lub grzałki powoduje iskrzenie styków i wypalenie ścieżek na płytce drukowanej.
