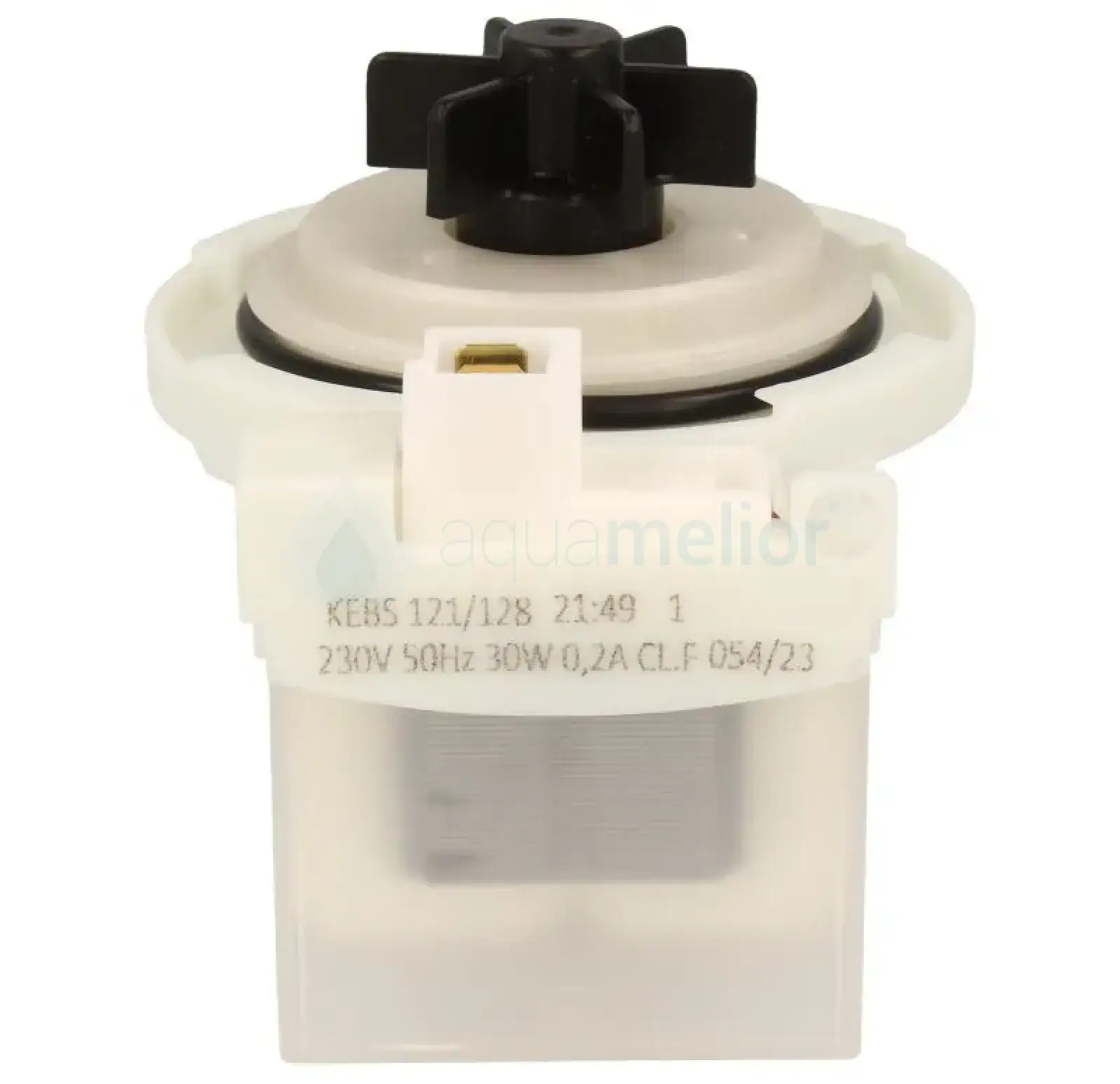

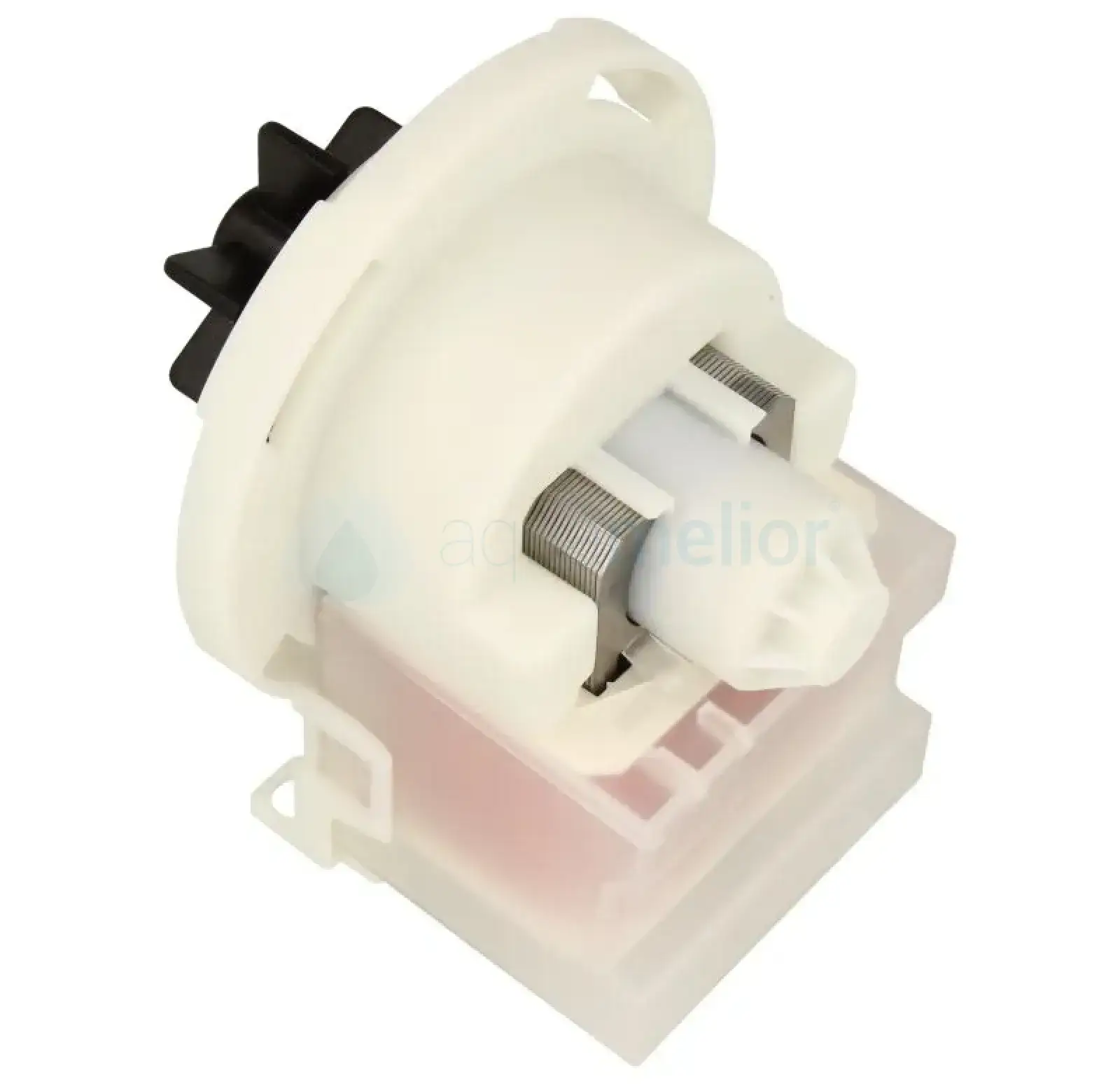

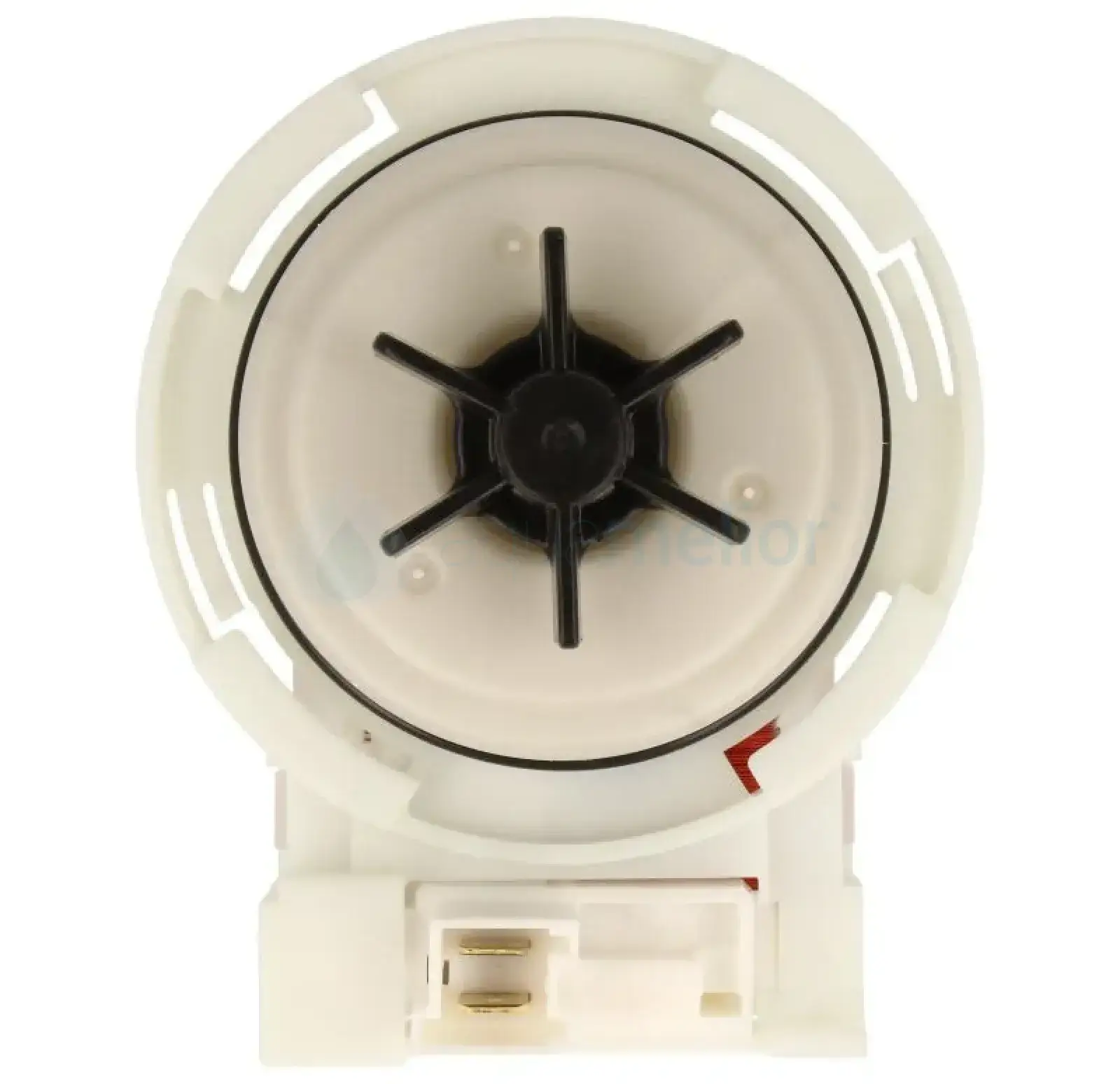

Silnik pompy odpływowej do pralki 30W za BOSCH SIEMENS 00145428

Silnik pompy odpływowej (magnetyczny silnik wyrzutowy wody brudnej) do pralek automatycznych marek Bosch, Siemens, Constructa, Neff, Pitsos oraz Profilo o numerze katalogowym OEM: 00145428 (145428, zastępuje m.in. 00145787, 145787, 00786729, 786729, 00724642, 724642). Kompaktowy silnik synchroniczny o mocy 30W (zasilanie 230V), montowany bezpośrednio do plastikowego korpusu filtra na 4 zatrzaski montażowe i wyposażony w zintegrowane gniazdo pod fabryczną kostkę instalacji elektrycznej BSH. Odpowiada za sprawne, dynamiczne wypompowywanie wody z bębna pralki w trakcie płukania oraz przed rozpoczęciem cyklu wirowania. Wymiana samego silnika pozwala na przywrócenie pełnej sprawności układu odpływowego bez konieczności zakupu kompletnego korpusu pompy z filtrem. Dedykowany do najpopularniejszych generacji pralek koncernu BSH, w tym serii Maxx 4, Maxx 5, Maxx 6, Maxx 7, Classixx 5, Classixx 6, Classixx 7, Avantixx 7/8 VarioPerfect oraz platform WAA, WAB, WAE, WFC, WFD, WFH, WFL, WFO, WFR, WXL, WXS.

Specyfikacja techniczna produktu:

• Producent / standard: BSH / Hanning / Askoll (silnik kompatybilny OEM)

• Kody katalogowe OEM BSH: 00145428, 145428, 00145787, 145787, 00786729, 786729, 00724642, 724642

• Oznaczenia fabryczne na korpusie silnika: KEBS121/128, KEBS 121/128, KEBS111/04, KEB111/04, KEBS 101/012C, KEBS 118/093, KEBS 111/044, KEBS111/093, 2KEBS111/044, 2KEBS111044

• Moc znamionowa: 30 W

• Napięcie zasilania: 230 V, 50 Hz

• Sposób montażu do korpusu ślimaka: 4 zatrzaski (system zatrzaskowy bez śrub)

• Typ podłączenia elektrycznego: Zintegrowane gniazdo na wtyczkę wielopinową / fabryczną kostkę BSH

• Typ silnika: Magnetyczny synchroniczny silnik pompy odpływowej

• Kierunek obrotów: Dowolny (samostartujący silnik magnetyczny)

• Przeznaczenie: Pralki automatyczne marek koncernu BSH

Główne cechy i korzyści techniczne:

• Ekonomiczna regeneracja pompy: Wymiana samego silnika z wirnikiem eliminuje konieczność zakupu całego, drogiego zespołu ślimaka z filtrem.

• Mocowanie na 4 zatrzaski (Plug & Play): Fabryczny standard mocowania umożliwia sprawny montaż w korpusie bez konieczności pasowania śrub czy przerabiania zaczepów.

• Fabryczne gniazdo na kostkę: Złącze pasuje bezpośrednio do oryginalnej wtyczki pralki Bosch/Siemens – montaż nie wymaga cięcia przewodów ani zarabiania końcówek konektorowych.

• Wysoki moment startowy silnika magnetycznego: Moc 30W zapewnia energiczny rozruch wirnika nawet przy oporach generowanych przez nagromadzoną pianę, resztki włókien i drobne zanieczyszczenia tekstylne.

• Cicha praca i szczelność: Precyzyjne ułożyskowanie eliminuje drgania i wibracje przenoszone na obudowę pralki podczas odpompowywania wody.

Lista kompatybilnych serii i modeli pralek:

Silnik współpracuje z pralkami automatycznymi z serii Maxx 4, 5, 6, 7, Classixx 5, 6, 7, Avantixx 7 i 8 VarioPerfect oraz poniższymi modelami:

• Bosch – seria WAA (Classixx):

  • WAA12160BY, WAA12160II, WAA12160IT, WAA12160ME, WAA12160TR, WAA12161BC

  • WAA12161BY, WAA12161II, WAA12161TR, WAA12162BY, WAA12162II, WAA12163BY

  • WAA12165ME, WAA12165SG, WAA12166SG, WAA14160PL, WAA16110EE, WAA16110TR

  • WAA16111TR, WAA16160BY, WAA16160II, WAA16160IT, WAA16160ME, WAA16160OE

  • WAA16160PL, WAA16160TR, WAA16161BC, WAA16161BY, WAA16161II, WAA16161OE

  • WAA16161PL, WAA16161TR, WAA16162BY, WAA16162II, WAA16162OE, WAA16163BY

  • WAA16163II, WAA16163PL, WAA16165ME, WAA16166ME, WAA16170CE, WAA16171CE

  • WAA16260IT, WAA16260OE, WAA16260PL, WAA16261OE, WAA18160BY, WAA20110AR

  • WAA20110EE, WAA20112EE, WAA20113EE, WAA2011GTR, WAA2011STR, WAA20160

  • WAA20160BY, WAA20160GB, WAA20160II, WAA20160IT, WAA20160ME, WAA20160OE

  • WAA20160SN, WAA20160TR, WAA20161BY, WAA20161II, WAA20161OE, WAA20161PL

  • WAA20161SN, WAA20161TR, WAA20162BY, WAA20162II, WAA20162OE, WAA20162PL

  • WAA20162SN, WAA20163II, WAA20163PL, WAA20163SN, WAA20165GC, WAA20165ME

  • WAA20166ME, WAA20167ME, WAA2016KBY, WAA2016SBC, WAA20170CE, WAA20170FF

  • WAA20171CE, WAA20181CE, WAA20182CE, WAA20260, WAA20260BY, WAA20260EE

  • WAA20260OE, WAA20260PL, WAA20261BY, WAA20261OE, WAA20261PL, WAA20262BY

  • WAA20262PL, WAA2026FPL, WAA2026JPL, WAA2026KPL, WAA2026SBY, WAA20270CE

  • WAA20271CE, WAA20272CE, WAA2027JPL, WAA2027SBY, WAA2028JPL, WAA2028SBY

  • WAA22170FF, WAA24120, WAA24120BE, WAA24120FG, WAA24160, WAA24160BY

  • WAA24160FG, WAA24160FN, WAA24160GB, WAA24160NL, WAA24160OE, WAA24160SN

  • WAA24161, WAA24161BY, WAA24161FN, WAA24161GB, WAA24161PL, WAA24161SN

  • WAA24162, WAA24162BY, WAA24162GB, WAA24162PL, WAA24162SN, WAA24163BY

  • WAA24163PL, WAA24163SN, WAA24165NN, WAA24166GB, WAA24167GB, WAA24169GB

  • WAA2416KPL, WAA24170FF, WAA24170NL, WAA24170SN, WAA2417KPL, WAA24180NL

  • WAA24222, WAA24260, WAA24260BY, WAA24260EE, WAA24260FF, WAA24260FG

  • WAA24260NL, WAA24260OE, WAA24260PL, WAA24260SK, WAA24261, WAA24261BY

  • WAA24261II, WAA24261NL, WAA24261PL, WAA24262PL, WAA2426KBY, WAA24271CE

  • WAA24272CE, WAA2427SCE, WAA24280, WAA2428SCE, WAA247MFN, WAA247MNL

  • WAA28120, WAA28160, WAA28160BE, WAA28160FG, WAA28160FN, WAA28160GB

  • WAA28160NL, WAA28160SN, WAA28161, WAA28161FN, WAA28161GB, WAA28161SN

  • WAA28162, WAA28162FN, WAA28162SN, WAA28163FN, WAA28163SN, WAA28165GB

  • WAA28165NN, WAA28166GB, WAA28166NN, WAA28167GB, WAA28168GB, WAA28170SN

  • WAA281E0SN, WAA281E1SN, WAA28220NL, WAA28222, WAA28222CH, WAA28260

  • WAA28260FF, WAA28260FG, WAA28260NL, WAA28260SK, WAA28261, WAA28261FG

  • WAA28261NL, WAA28280, WAA28280NL

• Bosch – seria WAB (Classixx):

  • WAB12060BY, WAB12060TR, WAB12061TR, WAB16010TR, WAB16060BY, WAB16060II

  • WAB16060IL, WAB16060IN, WAB16060ME, WAB16060TR, WAB16061IN, WAB16061ME

  • WAB16061TR, WAB16061ZA, WAB16063PL, WAB1606SCY, WAB1606SZA, WAB16071CE

  • WAB16160IN, WAB16161IN, WAB16210TR, WAB16211TR, WAB16212TR, WAB16260IL

  • WAB16260IN, WAB16260ME, WAB16260TR, WAB16261IN, WAB16261ME, WAB16261TR

  • WAB16262ME, WAB16262TR, WAB16263TR, WAB20060BY, WAB20060EE, WAB20060GC

  • WAB20060GR, WAB20060II, WAB20060IL, WAB20060SN, WAB20061BY, WAB20061GR

  • WAB20063PL, WAB20064PL, WAB20066EE, WAB2006SBC, WAB20071CE, WAB2007KPL

  • WAB20082CE, WAB2021JPL, WAB20260BY, WAB20260EE, WAB20260GC, WAB20260GR

  • WAB20260II, WAB20260IL, WAB20260ME, WAB20260TR, WAB20261BY, WAB20261EE

  • WAB20261II, WAB20261ME, WAB20261TR, WAB20262BY, WAB20262IR, WAB20262ME

  • WAB20262PL, WAB20262TR, WAB20262UA, WAB20263PL, WAB20264PL, WAB20264TR

  • WAB20266EE, WAB20267IN, WAB20268IN, WAB20268ZA, WAB2026APL, WAB2026FPL

  • WAB2026KPL, WAB2026PPL, WAB2026QPL, WAB2026SKE, WAB2026SME, WAB2026SPL

  • WAB2026SZA, WAB2026TPL, WAB2026YPL, WAB20272CE, WAB2027FPL, WAB2027KPL

  • WAB2027SME, WAB2027SPL, WAB2028FPL, WAB2028JPL, WAB2028KPL, WAB2028SPL

  • WAB2029JPL, WAB202S0TR, WAB202S1ME, WAB202S1TR, WAB202S2IR, WAB202S2ME

  • WAB202S2TR, WAB22066EE, WAB24060, WAB24060BY, WAB24060GB, WAB24060SN

  • WAB24063PL, WAB24066EE, WAB24161GB, WAB24166SN, WAB24210FF, WAB24211FF

  • WAB24220, WAB24260BY, WAB24260EE, WAB24260GB, WAB24260GR, WAB24260IL

  • WAB24260SN, WAB24261BY, WAB24261EE, WAB24261SN, WAB24262BY, WAB24262GB

  • WAB24262PL, WAB24262SN, WAB24262UA, WAB24263PL, WAB24264PL, WAB24266EE

  • WAB2426PPL, WAB24272CE, WAB2428SCE, WAB28060, WAB28060FG, WAB28060GB

  • WAB28060NL, WAB28061GB, WAB280K0NL, WAB28160NL, WAB28161FG, WAB28161GB

  • WAB28162GB, WAB281C0CH, WAB28210FF, WAB28211FF, WAB28220, WAB28220CH

  • WAB28221, WAB28222, WAB28260FG, WAB28260GB, WAB28260NL, WAB28260SN

  • WAB28261FG, WAB28261GB, WAB28261NL, WAB28261SN, WAB28262FG, WAB28262NL

  • WAB28266SN, WAB28270, WAB28280, WAB28296SN, WAB282A1CH, WAB282A2CH

  • WAB282B6SN, WAB282E0SN, WAB282E1SN, WAB282ECO, WAB282G0, WAB282H0

  • WAB282H1, WAB282H2, WAB282HE, WAB282MK, WAB282V0, WAB282V1

  • WAB28F21CH, WAB28F22CH

• Bosch – seria WAE (Maxx 6 / Maxx 7):

  • WAE16121IT, WAE16441OE, WAE16462TR, WAE1816KIL, WAE20160BY, WAE20160GR

  • WAE20160PL, WAE20162GR, WAE20410TR, WAE2041KPL, WAE2041TPL, WAE2044SOE

  • WAE20462TR, WAE20465OE, WAE20466PL, WAE2046SPL, WAE2046YPL, WAE2047PPL

  • WAE2047TPL, WAE20492PL, WAE2049FPL, WAE241Y0, WAE24262GB, WAE24360EE

  • WAE24360EP, WAE24361FF, WAE24362BY, WAE24362FF, WAE24363FF, WAE24363OE

  • WAE24363PL, WAE24364OE, WAE24364PL, WAE24365BY, WAE24366BY, WAE24366GB

  • WAE24366UK, WAE24367BY, WAE24367EE, WAE24367EP, WAE24367GB, WAE24368BY

  • WAE24368GB, WAE24369GB, WAE2436EPL, WAE24370SN, WAE2437EPL, WAE2437FBY

  • WAE24420GR, WAE24421GR, WAE24440OE, WAE24460GB, WAE24461GB, WAE24462BC

  • WAE24462PL, WAE24462SN, WAE24462TR, WAE24463PL, WAE24466OE, WAE24469GB

  • WAE2446FPL, WAE24472FG, WAE244B0UK, WAE28160EP, WAE28161FF, WAE28162FF

  • WAE28162FG, WAE28320, WAE28361NL, WAE28364GB, WAE28366GB, WAE283P0FG

  • WAE283P1FG, WAE283P2FG, WAE283P3FG, WAE283S2FG, WAE283S3FG, WAE28462BY

  • WAE28462FG, WAE28462GR, WAE28462NL, WAE28462SN, WAE28463BY, WAE28463FF

  • WAE28463FG, WAE28463NL, WAE28463SN, WAE28468UK, WAE28469GB, WAE28470FF

  • WAE28472FG, WAE28472NL, WAE28473FG, WAE28474FG, WAE28490FF, WAE28490SN

  • WAE284B0SN, WAE284E0SN

• Bosch – seria WFC / WFD / WFH (Maxx 4):

  • WFC1200, WFC120A, WFC1600, WFC1645, WFC1660, WFC1665

  • WFC166S, WFC2000, WFC2040, WFC2045, WFC204S, WFC2060

  • WFC2065, WFC2445, WFC2465

  • WFD1060, WFD1260, WFD1660, WFD2060, WFD2061, WFD2070

  • WFD2090, WFD2460

  • WFH1660, WFH2020, WFH2270, WFH2460, WFH2470

• Bosch – seria WFL (Maxx):

  • WFL100, WFL1000, WFL120, WFL1200, WFL1201, WFL1202

  • WFL120A, WFL1240, WFL1241, WFL127A, WFL1300, WFL1341

  • WFL1342, WFL1400, WFL140A, WFL1441, WFL1442, WFL1470

  • WFL147A, WFL1600, WFL1601, WFL1602, WFL1607, WFL160C

  • WFL160P, WFL1610, WFL1620, WFL1650, WFL1651, WFL165E

  • WFL1660, WFL1661, WFL166K, WFL167S, WFL1680, WFL170P

  • WFL1800, WFL1810, WFL1851, WFL1860, WFL186K, WFL1870

  • WFL2000, WFL2020, WFL2050, WFL2051, WFL205S, WFL2060

  • WFL2061, WFL2062, WFL206K, WFL206W, WFL2070, WFL207G

  • WFL2080, WFL2090, WFL2200, WFL2250, WFL2260, WFL226L

  • WFL2400, WFL2440, WFL2450, WFL245K, WFL245S, WFL2460

  • WFL2461, WFL2462, WFL246K, WFL246T, WFL2470, WFL247G

  • WFL2480, WFL2481, WFL2490, WFL2671, WFL284E, WFL284S

  • WFL2850, WFL2860, WFL2861, WFL2870, WFL610, WFL800

• Bosch – seria WFO / WFR / WVF / KGN:

  • WFO100A, WFO110A, WFO115A, WFO120A, WFO120FR, WFO1260

  • WFO1261, WFO131A, WFO140A, WFO140DN, WFO1442, WFO1443

  • WFO147A, WFO1660, WFO1661, WFO1851, WFO1852, WFO1860

  • WFO2020, WFO2040, WFO2050, WFO2060, WFO2061, WFO2064

  • WFO2260, WFO2264, WFO2420, WFO2430, WFO2440, WFO244E

  • WFO244S, WFO2450, WFO2451, WFO2460, WFO2464, WFO2650

  • WFO2830, WFO2840, WFO2850, WFO2860, WFO2864, WFO2870

  • WFR100A, WFR120A, WFR140A, WFR147A, WFR2030, WFR2050

  • WFR2060, WFR2430, WFR2440, WFR2460, WFR2830, WFR2850, WFR2860

  • WFV12E00FF, WFV12ES0FF, WVF2000, KGN33V00

• Siemens – seria WM (iQ300 / iQ500 / Avantixx):

  • WM10E160GR, WM10E460PL, WM10E461PL, WM10E462BC, WM10E462TR, WM10E46FPL

  • WM12E160NL, WM12E161NL, WM12E163, WM12E1S0, WM12E462BC, WM12E462TR

  • WM12E471FG, WM12E4S0TR, WM14A162, WM14E160FG, WM14E160NL, WM14E162GB

  • WM14E165FG, WM14E1S0, WM14E323, WM14E371CH, WM14E421EP, WM14E422

  • WM14E422NL, WM14E423, WM14E460NL, WM14E461FG, WM14E461NL, WM14E461PL

  • WM14E462BY, WM14E462DN, WM14E462FG, WM14E462NL, WM14E462PL, WM14E463DN

  • WM14E463FG, WM14E471FG, WM14E472FG, WM14E473FG, WM14E4V1FG, WM14E4V2FG, WM14E4V3FG

  • WM08K060HK, WM08K200TR, WM08Q460TR, WM10K060HK, WM10K060TH, WM10K128IT

  • WM10K160GR, WM10K160HK, WM10K160IN, WM10K161GR, WM10K200GC, WM10K200ME

  • WM10K200TR, WM10K201TR, WM10K20SME, WM10K20STR, WM10K210ME, WM10K210TR

  • WM10K21SME, WM10K21STR, WM10K220GR, WM10K227IT, WM10K228IT, WM10K260IN

  • WM10Q311TR, WM10Q321GR, WM10Q347IT, WM10Q381IT, WM10Q41STR, WM10Q420GR

  • WM10Q441IT, WM10Q441OE, WM10Q448IT, WM10Q460GC, WM10Q460ME, WM10Q460TR

  • WM10Q461TR, WM10Q482TR, WM10T460GR, WM12K160FF, WM12K160HK, WM12K168IN

  • WM12K210GC, WM12K210ME, WM12K220TH, WM12K227IT, WM12K240OE, WM12K260FF

  • WM12K260IL, WM12K265IL, WM12K268BY, WM12K268IN, WM12K280GB, WM12Q310TR

  • WM12Q361GB, WM12Q421GR, WM12Q441IT, WM12Q441OE, WM12Q441PL, WM12Q448IT

  • WM12Q460GC, WM12Q460ME, WM12Q460TR, WM12Q461BY, WM12Q461PL, WM12Q461TR

  • WM12Q468GC, WM12Q46SME, WM12Q480ME, WM12Q481TR, WM12Q4H8IT, WM12T360FF

  • WM12T420GR, WM12T440ME, WM12T440OE, WM12T440PL, WM12T440TR, WM12T447IT

  • WM12T448IT, WM12T460BY, WM12T460IL, WM12T460PL, WM12T460TR, WM12T480TR

  • WM12T489EP, WM12T660TR, WM14K158DN, WM14K160FF, WM14K220, WM14K260FF

  • WM14K260NL, WM14K267DN, WM14K268EE, WM14K270EX, WM14K270FF, WM14K271FG

  • WM14K280GB, WM14K290, WM14K290CH, WM14K29A, WM14K2E8DN, WM14K2S8DN

  • WM14Q320FF, WM14Q370DN, WM14Q3E1DN, WM14Q441BY, WM14Q441OE, WM14Q441PL

  • WM14Q447IT, WM14Q448IT, WM14Q461BY, WM14Q468GC, WM14Q46SGC, WM14Q471FF

  • WM14Q4E0DN, WM14T360BY, WM14T360FF, WM14T3E8DN, WM14T440BY, WM14T440OE

  • WM14T447IT, WM14T448IT, WM14T460FG, WM14T460GC, WM14T460ME, WM14T460TR

  • WM14T480FF, WM14T480ME, WM14T480TR, WM14T490NL, WM14T4E9DN, WM14T4S1AT

  • WM14T660ME, WM14T680GC, WM14T680TR

• Constructa:

  • CWF10K20IL, CWF10Q40IL, CWF12T46IL, CWF14K20, CWF14K21, CWF14K2A

• Koenic:

  • 1KWF81425, 1KWF81425C, 1KWF81425N

• Neff:

  • W7460X2GB

• Pitsos:

  • WKP1000D8, WKP1200E8, WQP1000D8, WQP1200G9

• Profilo:

  • CM0800DTR, CM0800ETR, CM082K0TR, CM1000DTR, CM1001ETR, CM1002ETR

  • CM100SETR, CM101K0TR, CM101K1TR, CM101KSTR, CM1020DTR, CM102K0TR

  • CM102K1TR, CM102KSTR, CM121K0TR, CM1220DGTR, CM1220ETR, CM1221ETR

  • CMG100DTR, CMG100ETR, CMG120ETR, CMG140DTR

• Viva:

  • WFV12A31FF

Porada techniczna – Objawy uszkodzenia, błąd F18/E18 i instrukcja wymiany silnika 00145428

Silnik magnetyczny pompy odpływowej jest jednym z najbardziej obciążonych podzespołów w pralce. Ze względu na stały kontakt z wodą i zanieczyszczeniami z czasem dochodzi do wyrobienia panewek wirnika.

Najczęstsze objawy awarii silnika pompy:

1. Błąd F18 / E18 na wyświetlaczu: W pralkach Bosch i Siemens kod ten oznacza przekroczenie maksymalnego czasu na odpompowanie wody lub całkowity brak odpływu.

2. Głośne buczenie lub terkotanie podczas spustu wody: Zużyty wirnik magnetyczny łapie luzy promieniowe – drży w komorze stojana i nie jest w stanie wejść na obroty pod naporem słupa wody w wężu.

3. Zatrzymywanie pralki z pełnym bębnem wody: Pralka pierze normalnie, lecz zatrzymuje się przed pierwszym płukaniem lub przed cyklem wirowania.

4. Loteryjny start: Pusta pralka odprowadza wodę, ale po załadowaniu ciężkiego prania silnik nie ma siły przełamać oporu i blokuje się.

Instrukcja wymiany silnika krok po kroku:

1. Bezpieczeństwo i przygotowanie: Bezwzględnie odłącz pralkę od zasilania sieciowego (wyciągnij wtyczkę z gniazdka 230V) i zakręć zawór dopływu wody.

2. Spuszczenie wody: Otwórz klapkę serwisową na dole pralki, wyciągnij cienki wężyk awaryjny i spuść pozostałą wodę do niskiego naczynia. Następnie wykręć duży filtr kłaczków.

3. Dostęp do pompy: W zależności od modelu dostęp uzyskuje się od spodu pralki (po jej ostrożnym przechyleniu do tyłu i oparciu o ścianę) lub po zdemontowaniu dolnego cokołu.

4. Demontaż starego silnika: Odłącz kostkę elektryczną z gniazda silnika. Przytrzymując korpus filtra, delikatnie odegnij 4 plastikowe zatrzaski blokujące i przekręć silnik przeciwnie do ruchu wskazówek zegara (bądź pociągnij osiowo, w zależności od konstrukcji korpusu).

5. Czyszczenie gniazda: Dokładnie oczyść wnętrze gniazda ślimaka oraz gumowy pierścień uszczelniający (O-ring) z osadów kamienia, piasku i resztek nici.

6. Montaż nowego silnika: Wsuń nowy silnik w gniazdo korpusu, dociskając go równomiernie aż do wyraźnego zatrzaśnięcia wszystkich 4 zatrzasków. Podłącz kostkę elektryczną, zakręć filtr kłaczków i wykonaj krótki program próbny (np. "Odpompowanie"), kontrolując szczelność połączenia.
