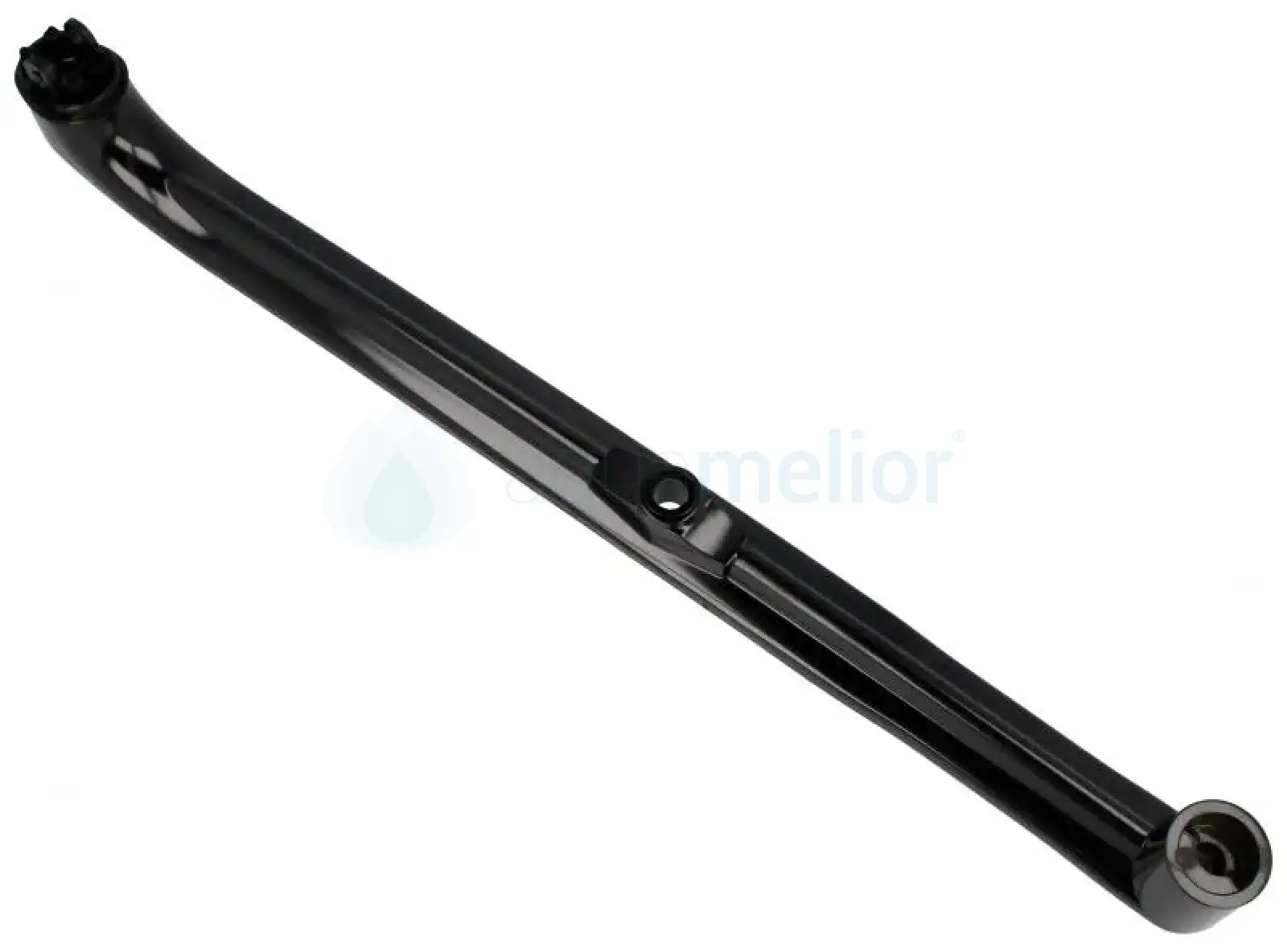

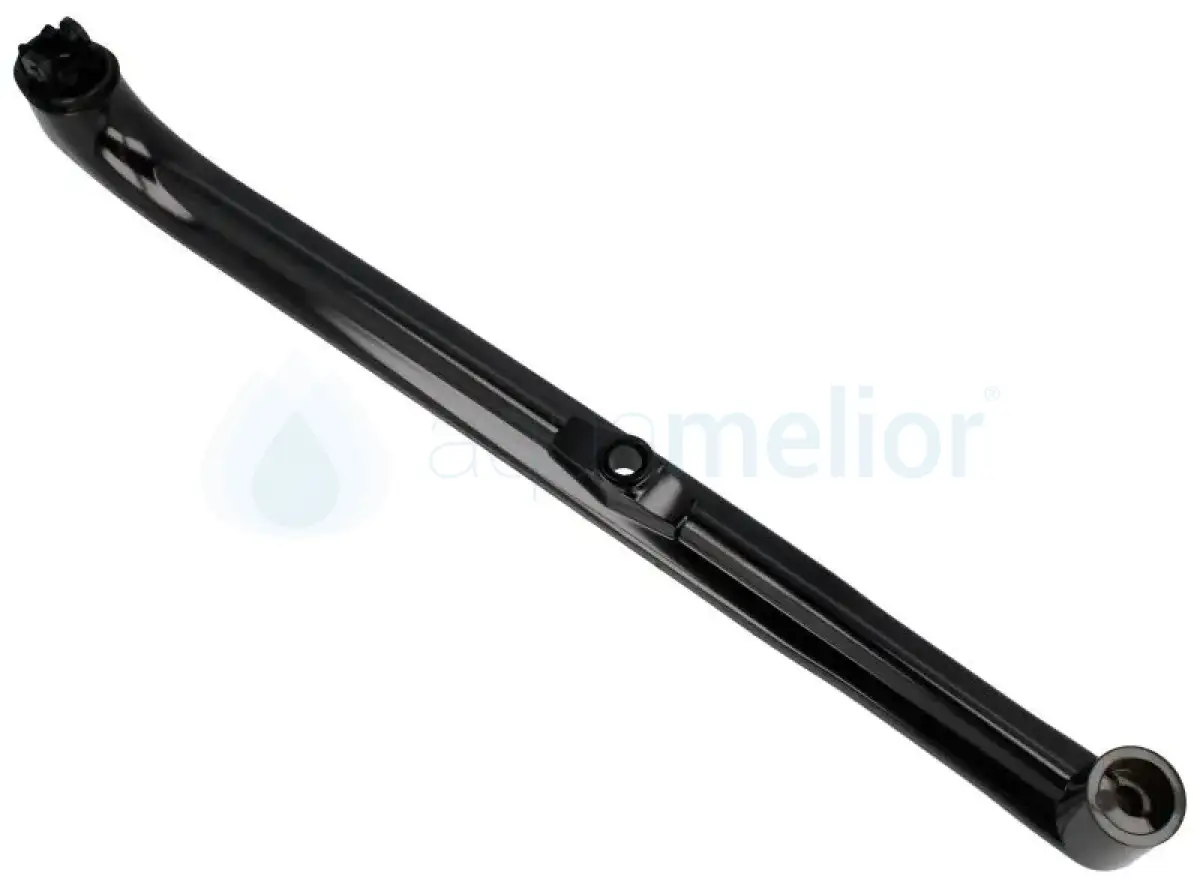

Tefal FS-9100023320 Uchwyt ramię pokrywy do grilla strona lewa

Oryginalne lewe ramię (uchwyt / zawias pokrywy) do grilla elektrycznego Tefal Panini Grill o numerze katalogowym FS-9100023320. Podzespół odpowiada za stabilne podtrzymanie oraz płynny ruch opuszczania i podnoszenia górnej płyty grzewczej. Wymiana pękniętego, uszkodzonego mechanicznie lub wyrobionego ramienia przywraca osiowe prowadzenie pokrywy, gwarantując równomierny docisk opiekanych potraw oraz pełne bezpieczeństwo pracy.

Specyfikacja techniczna produktu:

• Producent: Tefal (Grupa SEB)

• Kod produktu OEM: FS-9100023320 (FS9100023320)

• Typ części: Lewe ramię / uchwyt / zawias pokrywy grilla (część oryginalna OEM)

• Strona montażu: Lewa (patrząc od frontu urządzenia)

• Szerokość: 36,3 cm (363 mm)

• Głębokość: 49 mm

• Wysokość: 25 mm

• Średnica: 8 mm

• Przeznaczenie: Grille elektryczne z serii Tefal Panini Grill GC241

Główne cechy i korzyści techniczne:

• Fabryczna jakość OEM: Wykonane z wysokiej jakości kompozytu odpornego na wysokie temperatury panujące wokół płyt grzewczych oraz naprężenia powstające podczas dociskania potraw.

• Precyzyjne wymiary montażowe: Identyczne z fabrycznymi parametry (36,3 cm szerokości, gniazdo na oś 8 mm) zapewniają szybki montaż bez konieczności przeróbek.

• Ochrona przewodów i mechanizmu: Stabilizuje ruch lewej strony pokrywy, chroniąc wewnętrzne wiązki zasilające i grzałkę przed zagnieceniem lub przetarciem podczas otwierania.

Lista kompatybilnych modeli i serii grillów:

Ramię FS-9100023320 przeznaczone jest do lewej strony grillów elektrycznych z serii Tefal Panini Grill (seria GC241):

• Tefal Panini Grill GC241D12: GC241D12/J5

• Tefal Panini Grill GC241D24: GC241D24/J5

• Tefal Panini Grill GC241D28: GC241D28/J5

• Tefal Panini Grill GC241D38: GC241D38/J5

• Tefal Panini Grill GC241D40: GC241D40/J5

• Tefal Panini Grill GC241D61: GC241D61/J5

Porada techniczna – Jak bezpiecznie wymienić lewe ramię zawiasu w grillu Tefal?

Nierównomierne opadanie górnej płyty grzewczej, przekrzywianie się pokrywy lub wyraźny luz z lewej strony świadczą o uszkodzeniu lewego ramienia FS-9100023320.

Rozwiązanie:

1. Upewnij się, że urządzenie jest całkowicie odłączone od sieci zasilającej i ostygło.

2. Demontuj lewą osłonę boczną zawiasu, odkręcając śruby mocujące.

3. Delikatnie wysuń uszkodzone lewe ramię z osi o średnicy 8 mm, uważając na prowadnice i ewentualne sprężyny powrotne.

4. Osadź nowe lewe ramię FS-9100023320 na osi i przykręć obudowę.

5. Weryfikacja montażu: Aby sprawdzić poprawność wymiany, unieś i opuść pokrywę grilla kilka razy – musi poruszać się płynnie, bez oporów i równolegle do dolnej płyty grzewczej.

Wskazówka eksploatacyjna: W przypadku pęknięcia jednego z ramion zaleca się dokładne skontrolowanie stanu drugiego zawiasu. Nierównomierne dociskanie potraw przy jednym uszkodzonym ramieniu wywołuje poprzeczne naprężenia, które mogą szybko doprowadzić do uszkodzenia przeciwległego uchwytu.
